Die Lokomotiven der Baureihe 101 sind moderne Hochleistungslokomotiven mit Drehstromantrieb, sie wurden 1994 im Rahmen eines größeren Beschaffungsauftrags bei der Industrie bestellt. Die 101 wurde als Ersatz für die Baureihe 103, die bis dahin die Regelbespannung im Fernverkehr war, geordert. Die Fertigung erfolgte bei ABB Henschel, die 1996 mit der Daimler Benz Transportation zur damaligen ADtranz fusionierte. Seit 2001 gehört das Unternehmen zur Bombardier Transportation. Alle Lokomotiven der Baureihe sind in Hamburg-Eidelstedt stationiert. Die Auslieferung der ersten Loks begann 1996 und wurde 1999 abgeschlossen.(siehe Tabelle)
Abnahmedatum / -jahr | Lok - Nr. |
---|---|
19.12.1996 | 101 003 |
1997 | 101 001 und 101 002 sowie 101 004 - 101 062 |
1998 | 101 063 - 101 127 |
1999 | 101 128 - 101 145 |
Die Lokomotiven der Baureihe 120, 120 004 und 120 005 dienten der Erprobung vieler neuer Technologien die in die Baureihe 101 serienmäßig integriert wurden, unter anderem eine neu entwickelte Antriebssteuerung, das Diagnosesystem DAVID , das zentrale Steuergerät MICAS-S sowie neu entwickelte Drehgestelle mit Scheibenbremsen, die zwei innenbelüftete Bremsscheiben an jedem Radsatz besitzen. Bei der Entwicklung des neuen Loktyps spielten auch Umweltschutz- und Qualitätsaspekte eine große Rolle. So wurde die Aerodynamik der Lok durch ihre äußere Form und der Gestaltung der Dachinstallationen optimiert. Hier befinden sich nur noch die Stromabnehmer, der Hauptschalter und viele Leitungen sind in das Lokinnere verschwunden. Des weiteren wurde die Schall-Emission der Lok durch mehrere Maßnahmen herabgesetzt, und bei den verwendeten Ölen und Kühlmitteln wurde auf biologische Verträglichkeit geachtet. Der Hersteller garantiert in entsprechenden Erklärungen dass nur durchschnittlich alle 200.000 km eine Störung der Loks auftritt. Es entstand so eine moderne Hochleistungslokomotive, die für eine Dauerleistung von 6,4 MW ausgelegt ist und eine Höchstgeschwindigkeit von 220 km/h erreicht.
Der Brückenrahmen der Lok und auch die Drehgestelle bestehen aus geschweißten Stahlblechen, die an den Stellen mit besonderer Kraftbeanspruchung zusätzlich verstärkt sind. Der Brückenrahmen lagert auf Flexicoilfedern auf den Drehgestellen. Die Kraftübertragung vom angetriebenen Drehgestell zum Rahmen erfolgt über Zug und Druckstangen. Bei den Fahrmotoren handelt es sich um vierpolige Drehstrom-Asynchron-Motoren, die ihre Kraft vom Motorritzel über ein Zwischenrad auf das Hauptrad übertragen. Dieses überträgt, über Kardangelenke und der Hohlwelle, den Drehmoment an die Radkörper. Ritzel, Zwischen- und Hauptrad sind dabei in einem gemeinsamen Gehäuse verbaut, an dieses wird der Fahrmotor angeflanscht. Durch diese sehr platzsparende Konstruktion finden jeweils zwei innenbelüftete Bremsscheiben auf jeder Gelenkhohlwelle Platz. Zum Abbremsen der Lok wird aber hauptsächlich die elektrische Bremse verwendet, dabei wirken die Fahrmotoren als Generator und speisen Bremsenergie ins Netz zurück. Die Bremsleistung der beiden Bremstypen wird über einen eignen Bremsrechner geregelt. Außerdem gibt es an jedem Radsatz einen Bremszylinder, der als Federspeicherbremse wirkt.

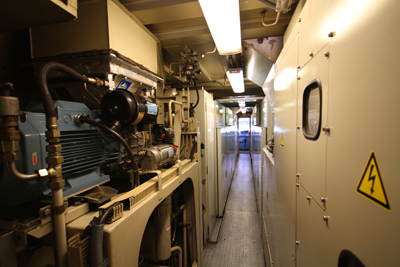

Maschinenraum BR 101
Der Lokkasten ist als selbsttragende Einheit auf dem Brückenrahmen montiert. Dadurch dass bei der 101 der Transformator unterflur am Lokkasten aufgehängt wurde, ist der Maschinenraum sehr geräumig und bietet Platz für einen Mittelgang. Auf dem Foto erkennt man auf der linken Seite das Druckluftgerüst mit dem Luftkompressor, der Trocknungsanlage und den Hilfsaggregaten , hinter den Schrank auf der rechten Seite verbirgt sich das sogenannte Hochspannungsgerüst, in dem unter anderem der Vakuum-Hauptschalter eingebaut ist.

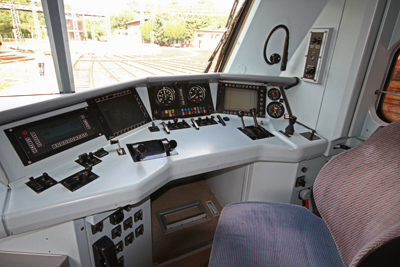

Führerstand BR 101
Die beiden Führerhäuser sind mit Klimaanlage und mit einem Druckschutz versehen für den Betrieb auf Schnellfahrstrecken mit Tunneldurchfahrten. Auf dem Foto erkennt man von links nach rechts das Zugbahnfunkgerät die multifunktionale Füherraumanzeige mit dem Display sowie den elektronischen Buchfahrplan. Im unteren Bereich sind zahlreiche Schalter und die Geschwindigkeits- und Bremssteller angeordnet.

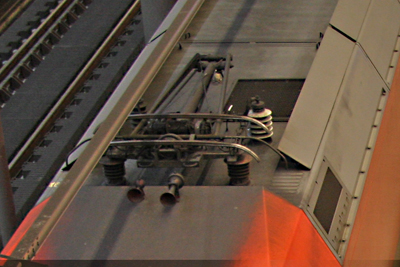

Stromabnehmer BR 101
Auf dem Dach befinden sich die beiden Stromabnehmer (DAS 350 SEK), die seitenverkehrt montiert sind. Der nachlaufende Abnehmer läuft im Kniegang der voranlaufende im Spießgang, dies war vor der Baureihe 101 nicht üblich.
Bei der Entwicklung der Lok wurde ein hohes Augenmerk auf den Transformator und die Stromrichter geworfen,
weil man einen Gesamtwirkungsgrad von 85 % erreichen wollte, bis dahin waren Wirkgrade von max. 83 % üblich.
Jedes weitere Prozent spart aber Energiekosten im sechsstelligen €-Bereich im Laufe des Fahrzeuglebens ein.
Die in der 101 erreichten Optimierungen beruhen auf den Entwicklungen die die Halbleitertechnologie erfahren hatte.
Die Hochspannung wird über den Stromabnehmer und dem Hauptschalter zur Primärwicklung des Transformators geführt.
Auf der Sekundärseite werden acht Spannungen abgegriffen:
Nummer | Verwendung / Funktion |
---|---|
1 - 4 | Traktionsspannung 1512 V und 1,6 MW zur Versorgung der Stromrichter |
5 | Versorgungsspannung Zugsammelschiene 1000 V und 600 kW |
6 | Versorgung Störstromfilter 1000 V und 100 kW |
7 | Versorgung Hilfsbetriebeumrichter 350 V und 180 kW |
8 | Versorgung Batterieladegerät Füherhausheizung, Klima und Druckschutzanlage 203 v und 20 kW |
Gekühlt wird der Transformator durch 2100 kg Polyol-Ester. Jeder der vier Fahrmotoren hat einen eigenen GTO-Stromrichter,
der jeweils aus einem Vierquadrantensteller, einem Spannungszwischenkreis und einem Pulswechselrichter besteht. Zu den
Stromrichtern gehören auch die Trennschalter und Ladeschütze.
Die Zugkraft jedes Motors ist einzeln regelbar, dass ermöglicht stets eine optimale Ausnutzung des Reibungswerts aller Radsätze.
Bei dem Defekt einer Antriebsgruppe kann die Lok immer noch mit 75 Prozent der normalen Traktionsleistung weiterfahren kann.
Der Vierquadrantensteller wirkt im Fahrbetrieb als Gleichrichter für die Traktionsspannung und im Bremsbetrieb als
Wechselrichter für die Rückspeisung über den Trafo ins Netz.
Der Spannungszwischenkreis dient mit einer Kondensatorbatterie als Energiequelle für den Pulswechselrichter und er
glättet den Strom.
Der Pulswechselrichter generiert Drehstrom mit variabler Spannung und Frequenz aus der Spannung des Zwischenkreises,
der dann direkt auf die Fahrmotoren wirkt.
Die Stromrichter werden ebenfalls mit Polyol-Ester gekühlt, die Fahrmotoren selber über Radialgebläse fremdbelüftet.
Der Kühlluftvolumenstrom kann dabei einen Maximalwert von 2,1 m³/s erreichen. Die aufgenommen Wärme des Kühlmittel wird
über zwei Rückkühlerlüfter abgeführt. Hier kann der Luftvolumenstrom bis zu 13 m³/s betragen.
Die Steuerung der Lokomotive erfolgt über die zentrale MICAS-S Leittechnik. Ein redundantes Zentrales Steuergerät übernimmt dabei
die Steuerung des Antriebs, die Umsetzung der Fahr- und Bremsbefehle, die Loküberwachung und Diagnose sowie die Steuerung der
vorhanden Peripherie. Die Kommunikation der einzelnen Geräte wird über ein Bussystem realisiert. Das Steuergerät selber basiert
auf vier Rechnergruppen.(siehe Tabelle)
Rechnergruppe | Verwendung / Funktion |
---|---|
Gruppe 1 | Zugbussteuerung, Verwendung für die Mehrzugsteuerung, Linienzugbeeinflussung , Bremssteuerung und Gleitschutz |
Gruppe 2 | Fahrzeugsteuerung, Sicherheitsfahrschaltung (SiFa), Automatische Fahr-und Bremssteuerung |
Gruppe 3 | Displaysteuerung , Gesamtfahrzeugdiagnose |
Gruppe 4 | Steuerung des Integrierten-Fahrzeug-Zubringerbuses mit dessen Hilfe Zustandsüberwachungen an das Zentrale Steuergerät übermittelt werden. |
Die Lokomotiven werden hauptsächlich im InterCity – Verkehr eingesetzt, man findet sie aber auch im Güterzugverkehr. Abhängig von der zu bewegenden Zugmasse ergibt sich die zulässige Höchstgeschwindigkeit:
Zugmasse | Höchst geschwindigkeit | Zuggattung |
---|---|---|
500 t | 220 km/h | IC bzw. EC Züge |
600 t | 200 km/h | IC bzw. EC Züge |
800 t | 160 km/h | Paket-Züge |
1200 t | 120 km/h | Intercargo |
2200 t | 100 km/h | gemischte Güterzüge |
101 130 und 101 131 waren in der Zeit von 1999 bis 2004 silber lackiert und dienten als Zuglok für den MET (Metropolitan Express Train). Auf der Relation München – Nürnberg ist die Baureihe 101 auch im Regionalverkehr im Einsatz. Zahlreiche Lokomotiven sind mit Werbefolien beklebt und fahren so als bunte Werbeträger durch die gesamte Republik. Die Flotte der Baureihe 101 fährt insgesamt 55 Millionen Kilometer im Jahr. Im Durchschnitt erreicht jede Lok 380.000 Kilometer/Jahr.
06.02.2000 in Brühl
In Brühl in der Nähe von Köln kam es am 06.02.2000 zu einem schweren Zugunglück. Der D 203 war auf der Fahrt von
Amsterdam nach Basel. Der Zug durchfuhr eine Baustelle im Bahnhofsbereich mit deutlich zu hoher Geschwindigkeit.
Er entgleiste dabei an einer auf Abzweig gestellten Weiche. Die Lok raste dabei über den Bahnkörper in den Garten
eines Wohnhauses und kam erst in dem Haus zum Stehen. Mehrere Waggons kippten um und verkeilten sich teilweise mit
dem Bahnsteigdach. Insgesamt kamen bei dem Unglück 9 Personen ums Leben, 149 wurden teils schwer verletzt.

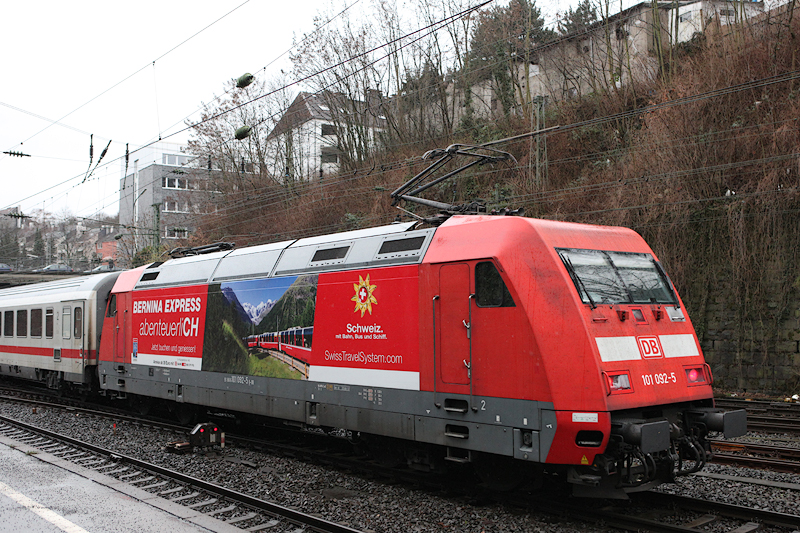

Die Unglückslok, 101 092, mußte nach dem Unglück mit Autokränen aus dem Wohngrundstück geborgen werden. Erst ein gutes
Jahr später, entschied man das sich ein Neuaufbau der Lok rentiert. Dabei wurden noch verwertbare Teile ausgebaut
und in dem Neubau weiter verwendet. Die Drehgestelle und der gesamte Unterbau wurden beim dem Unfall so stark in
Mitleidenschaft gezogen, dass ein neuer Lokkasten geschweißt werden mußte .Weiter verwendet wurden die Fahrmotoren,
der Transformator sowie die komplette elektronische Anlage. Dieser Wiederaufbau der Lok kostet rund 3,5 Millionen Mark
also rund 60% des damaligen Anschaffungspreises.
11.09.2011 in St. Goar
Ein Unwetter und starker Regen hatten am Sonntag, dem 11.09. 2011 einen Erdrutsch zwischen St. Goar und Fellen ausgelöst.
In diesen Erdrutsch fuhr der IC 2313 auf seiner Fahrt von Hamburg nach Stuttgart und entgleiste. Der Lokführer erlitt
bei diesem Unfall einen Oberschenkelbruch, zehn Passagiere und vier Zugbegleiter leichte Verletzungen, die Zuglok 101 024
wurde schwer beschädigt. Bis zum 16.09.2011 blieb die Strecke gesperrt. Mittlerweile ist die Lok 101 024 repariert und
wieder im Betriebsdienst.
24.07.2012, 29.09.2012 und 09.10.2012 in Stuttgart
Dreimal entgleiste in Stuttgart ein IC bei der Ausfahrt aus dem Bahnhof.
Bei der Ausfahrt aus Gleis 10 entgleiste am 24.07.2012 der IC 2312 auf seiner Fahrt nach Hamburg Altona.
Betroffen von der Entgleisung waren die schiebende Lok 101 058 und zwei Waggons. Aufgrund der niedrigen
Geschwindigkeit gab es keine Verletzten. 101 058 ist repariert und wieder im Einsatz.

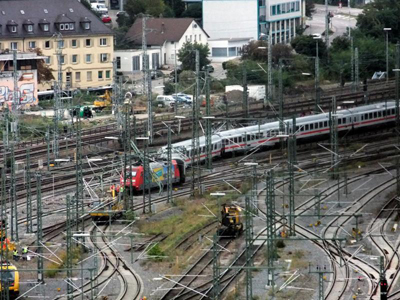

Unfall am 29.09.2012
Am 29.09.2012 kam es an genau derselben Weiche erneut zu einer Entgleisung. Es war wieder der IC 2312,

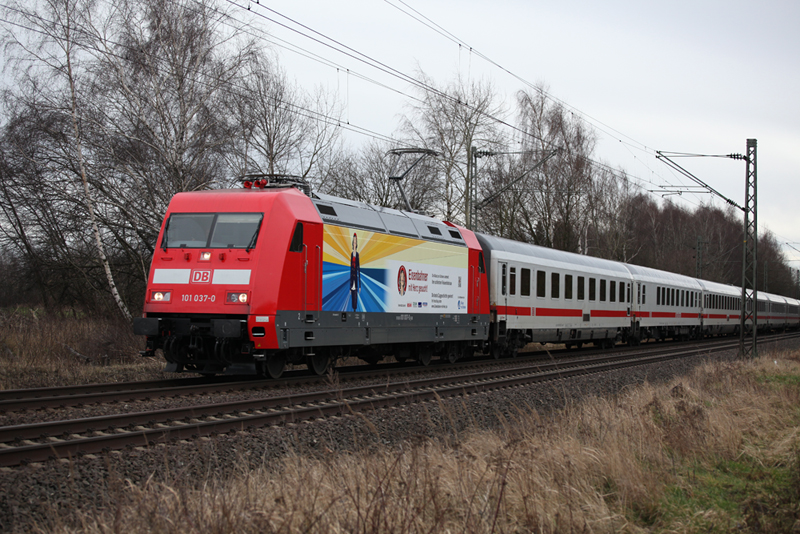

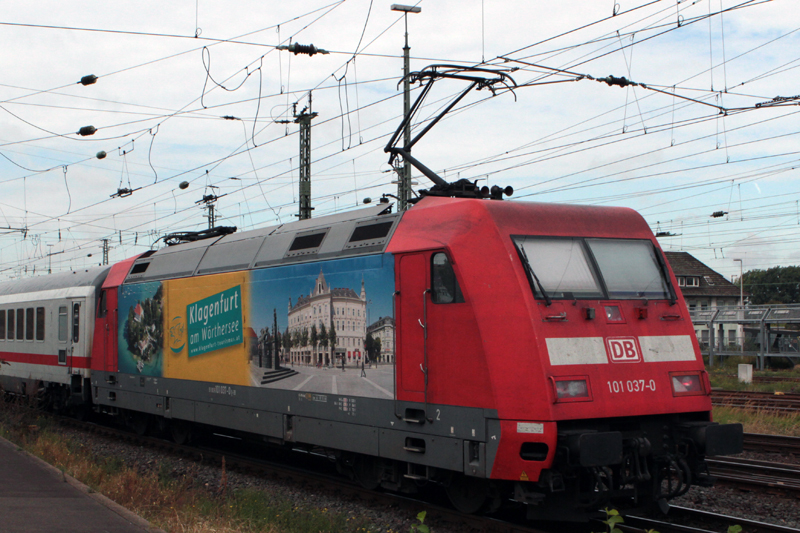

diesmal geschoben von 101 037. Die letzten drei Waggons und die Lok entgleisten und rissen dabei
Oberleitungsmasten um und die Leitung herunter. Bei diesem Unfall waren acht Verletzte zu beklagen,
die Lok wurde in Dessau repariert.
Vielen Dank an Uli Goehler, der mir dieses Foto zur Verfügung stellte.

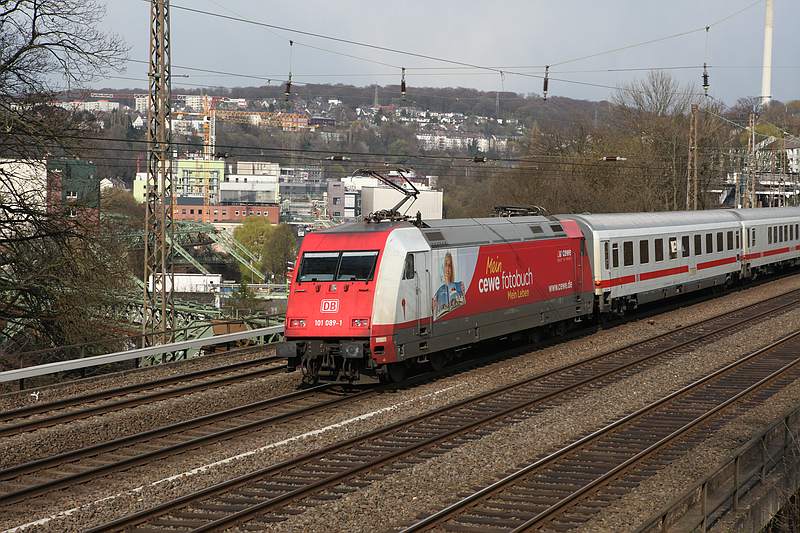

Die ersten Werbeloks waren im Jahr 1998 im Einsatz. 101 089 machte vor ihrer Endabnahme am 04.06.1998 einen Monat lang Werbung für ihren Hersteller Adtranz.

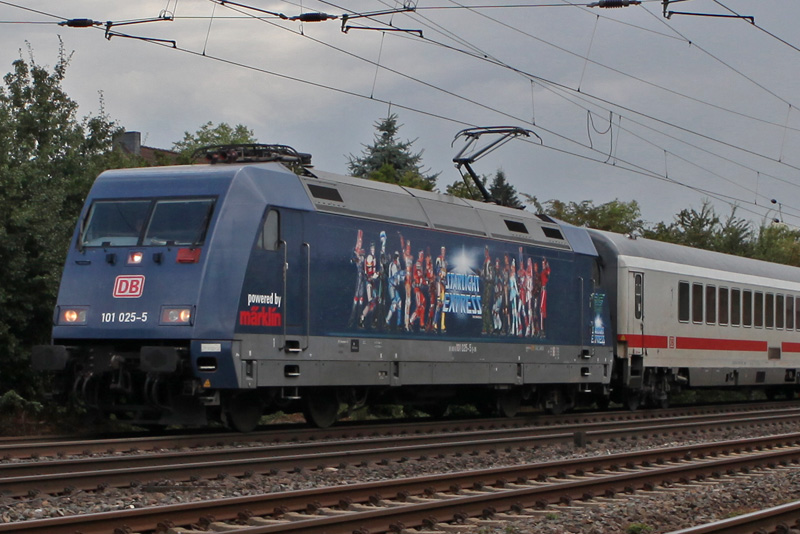

Im August folgte dann die erste Komplettwerbung für das Musical „Starlight Express“ in Kooperation mit dem Modellbahnhersteller Märklin.
Beklebt wurde dafür die 101 001.
Die Centrale Marketing-Gesellschaft der deutschen Agrarwirtschaft (CMA) setzt ab dem Herbst 2000 dann in einer groß angelegten
Kommunikationskampagne Lokomotiven der Baureihe 101 ein, um auf deutsche Landwirtschaftsprodukte aufmerksam zu machen.
Mit Motiven für Milch- und Molkereiprodukte, für deutsches Fleisch und für die Aktion „Mehr Zeit für Kinder“ fuhr man durch
die gesamte Republik. Mit einem Budget von 150 Millionen Mark wurden 48 Loks mit der Werbung „Mehr Zeit für Kinder“ 20 Loks
mit dem Werbespruch: „Genießen auf gut deutsch: mit Fleisch aus unseren Regionen“ und 11 mit „Milch, alles andere schmeckt
nur naß“ beklebt. Dies geschah teilweise in einer Ganzbeklebung, teilweise aber auch nur als Teilbeklebung. Ende 2001 verloren
die ersten Loks ihre Werbung bereits wieder, als letztes 101 029 im September 2003.
Bayer Werbeloks
Aber auch Großkonzerne, wie die Bayer AG, gingen im Jahr 2000 neue Wege in der Werbung. Am 14.04.2000 verließ die erste 101 im „Bayer-Look“ das Betriebswerk in Hamburg und fuhr ihren IC von Hamburg nach Köln. Bis Juni folgten weitere 17 Lokomotiven, elf trugen das „Unternehmensdesign mit dem Bayer-Kreuz“, sieben warben für „Aspirin-Plus-C“. Ergänzt wurden sie durch weitere neun Loks die Werbung für den Bayer-Kunststoff „Makrolon“ machten, teilweise in Kooperation mit den Firmen, die den Kunststoff weiterverarbeiten und der Bayer „Gartenlok“ welche die Pflanzenschutzsparte bewarb.
Lok-Nummer | Werbung für.. | Lok-Nummer | Werbung für.. |
---|---|---|---|
101 047 | Makrolon & Mercedes | 101 089 | Bayer |
101 060 | Makrolon | 101 089 | Bayer Garten |
101 061 | Makrolon | 101 090 | Bayer |
101 065 | Makrolon | 101 091 | Bayer |
101 066 | Makrolon | 101 093 | Bayer |
101 078 | Makrolon & MMore | 101 094 | Bayer Aspirin |
101 080 | Bayer Aspirin | 101 095 | Bayer |
101 082 | Bayer Aspirin | 101 096 | Bayer |
101 083 | Bayer | 101 097 | Bayer Aspirin |
101 084 | Bayer | 101 098 | Bayer |

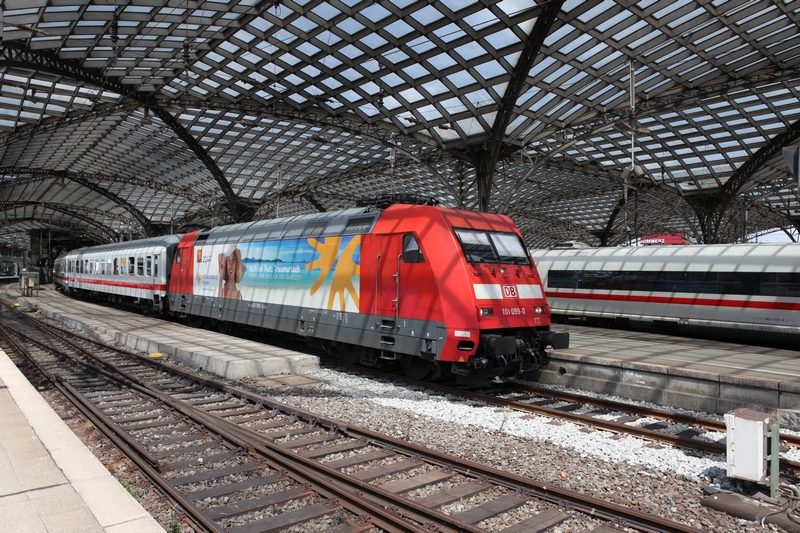

101 085 | Bayer | 101 099 | Bayer Aspirin |

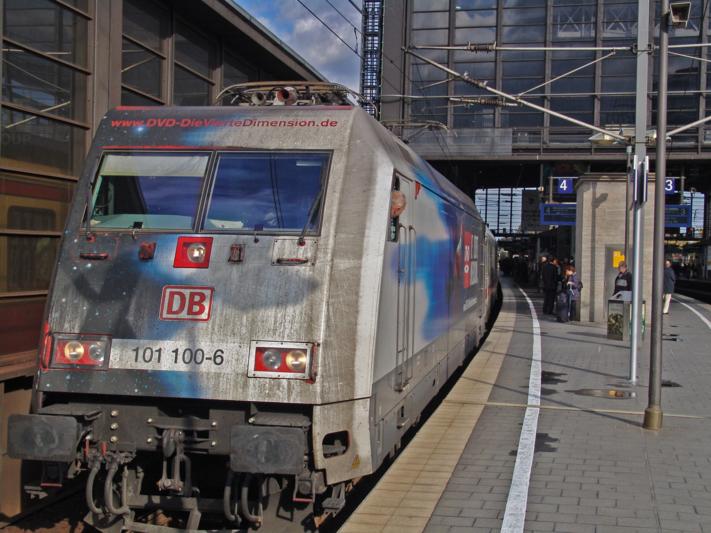

101 086 | Bayer Aspirin | 101 100 | Makrolon & Legoland |
101 087 | Bayer Aspirin / Makrolon & MMore | 101 106 | Makrolon & Uvex |
101 088 | Bayer |
Unsere Züge schonen die Umwelt

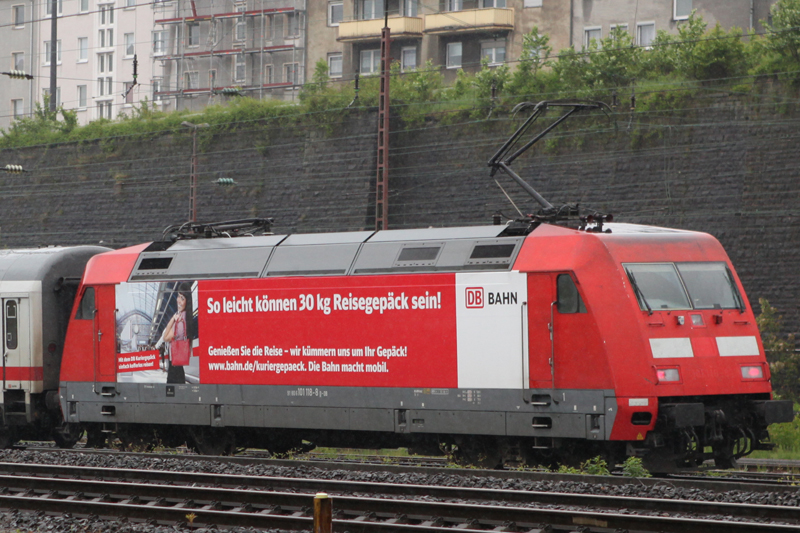

Die Bahn macht aber auch Werbung in eigener Sache auf der 101. Zahlreiche Lokomotiven werben für das revolutionäre Preiskonzept der Bahn mit den beiden Sprüchen: „Unsere Züge schonen die Umwelt.“ und „Unsere Preise schonen Ihren Geldbeutel.“ Hier hört und liest man ständig die Abkürzung PEP, die „Preis- und Erlösmanagement Personenverkehr bedeutet. Seit Winter 2002 sind teilweise bis zu 40 Lokomotiven mit dieser Werbebotschaft unterwegs, die meisten heute immer noch. Damit ist das eindeutig die längste Werbekampagne.
Die beiden Loks 101 130 und 101 131 waren in der Zeit von Sommer 1999 bis Januar 2005 Zuglokomotiven des Metropolitan. Sie erhielten eine silberfarbige Lackierung und waren mit dem Zugbus (WTB-MET) ausgerüstet.Damit konnte der Triebfahrzeugführer sowohl von der Lok als auch vom Steuerwagen aus Diagnosedaten und Schaltzustände (u. a. Störungen) des gesamten Zuges auslesen. Beide Loks sind heute in den Regelverkehr überführt. Es gab überings auch zwei Ersatzloks 101 124 und 126, die aber nie die Silberlackierung hatten sondern immer Verkehrsrot waren.

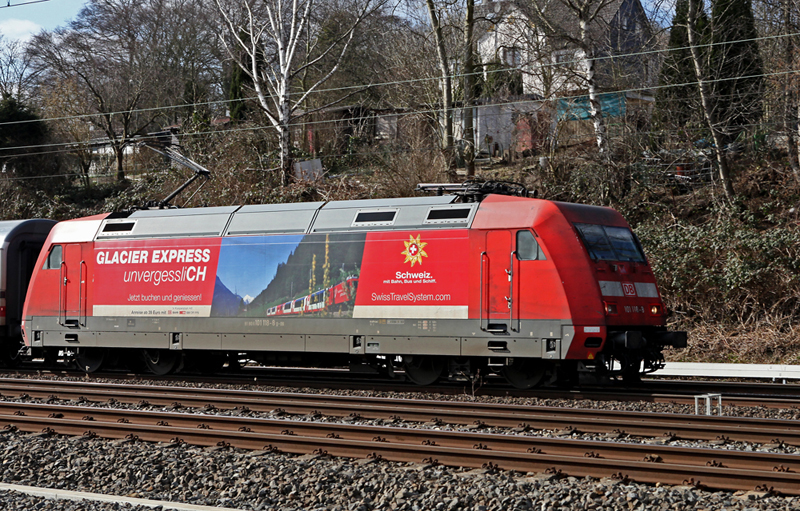

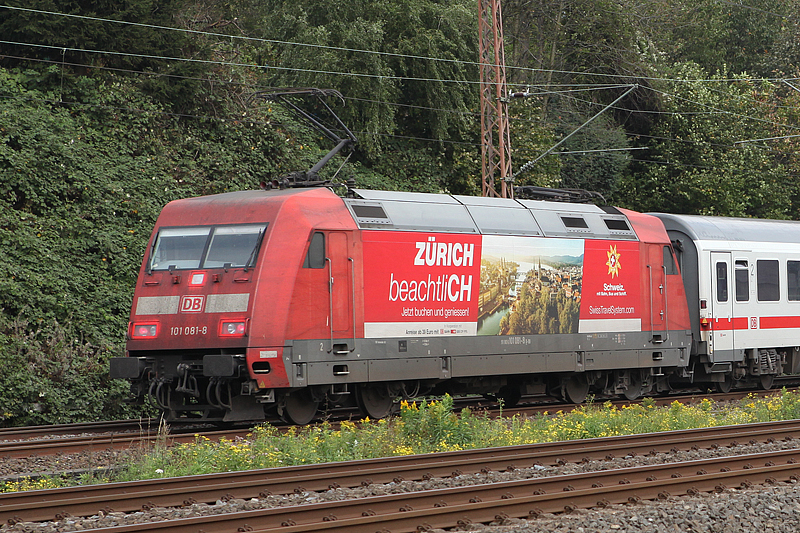

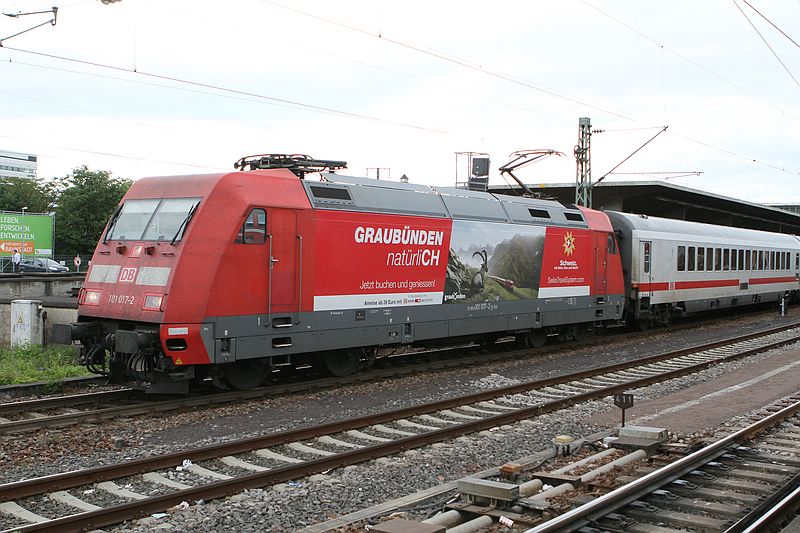

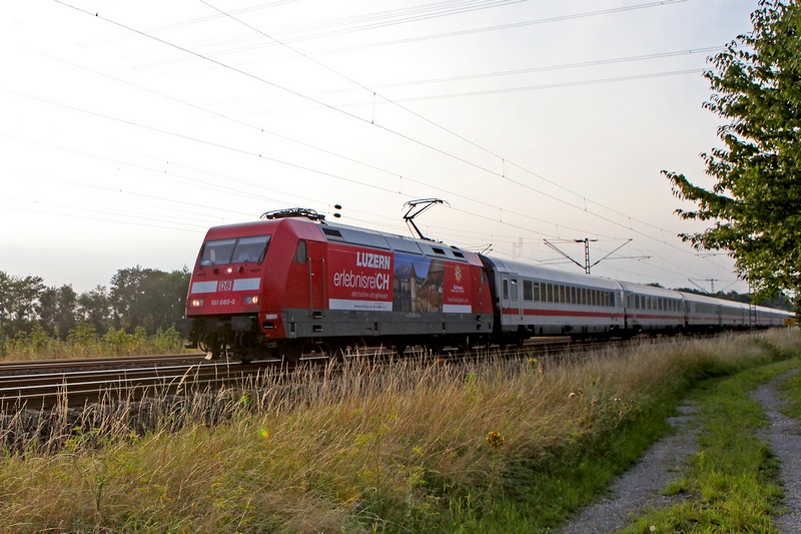

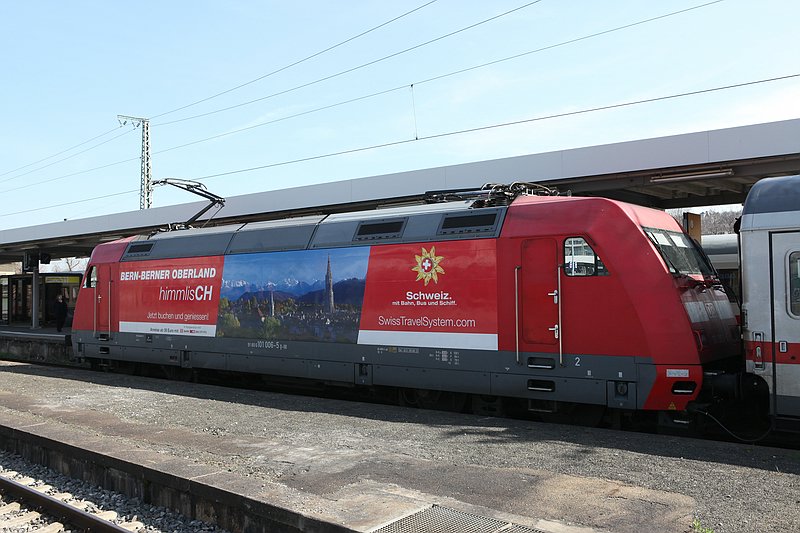

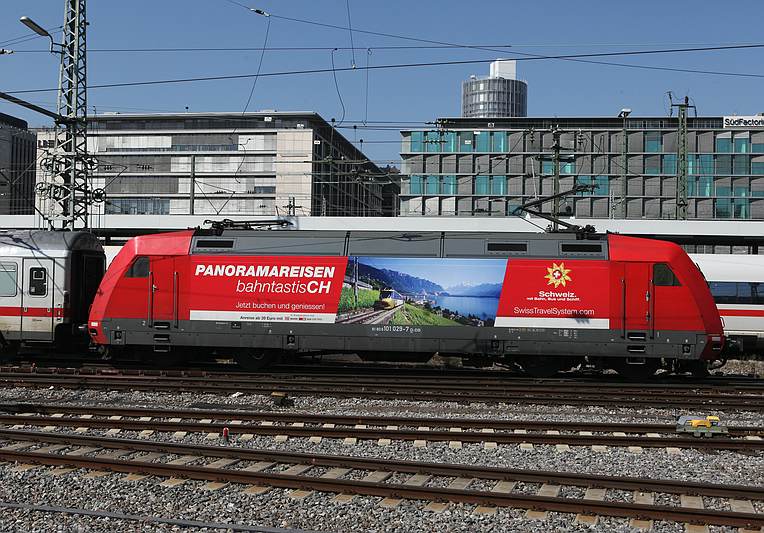

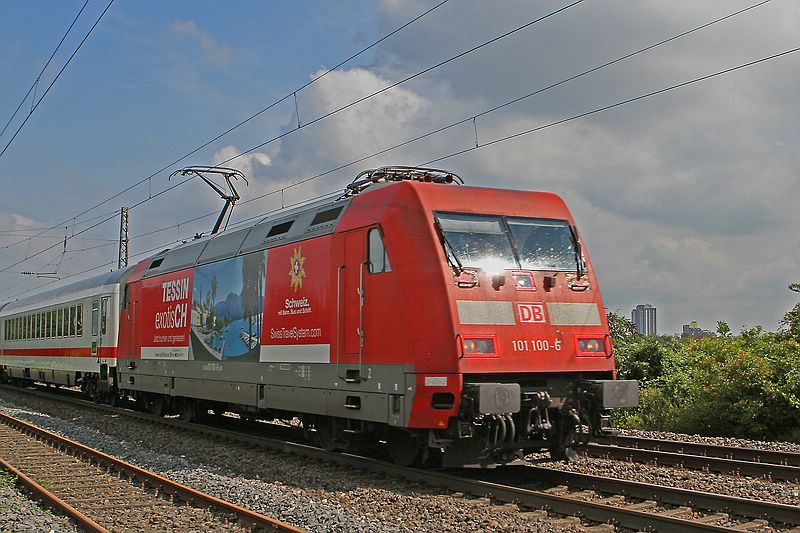

Die Swiss Travel System AG und Schweiz Tourismus starteten 2014 ihr erstes gemeinsames Produkt «Panoramareisen». Auf den 10 schönsten Routen durch die Schweiz verbinden sie faszinierende Aussichten aus Bahn, Bus und Schiff mit Ausflügen. Beworben wird Projekt mit Werbung auf 7 Loks der Baureihe 101.

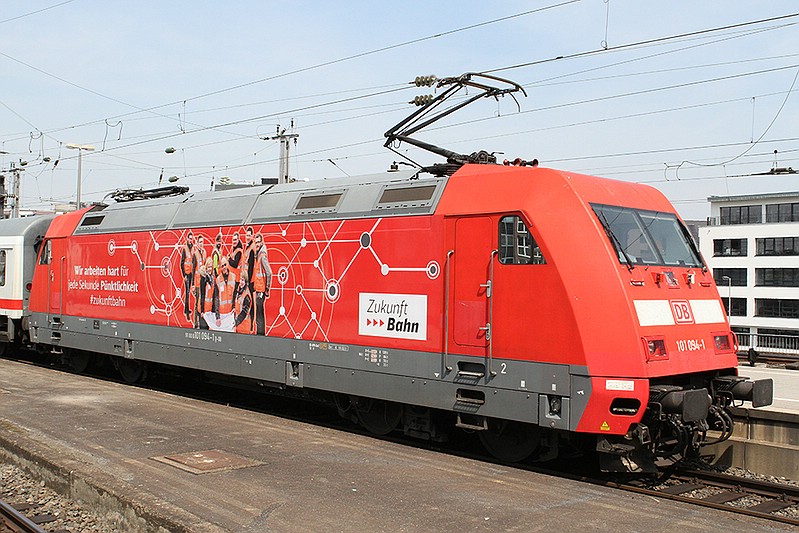

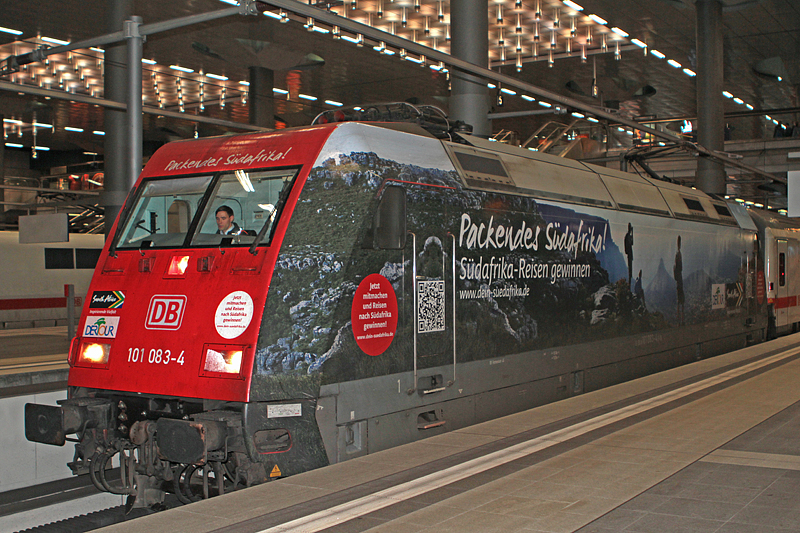

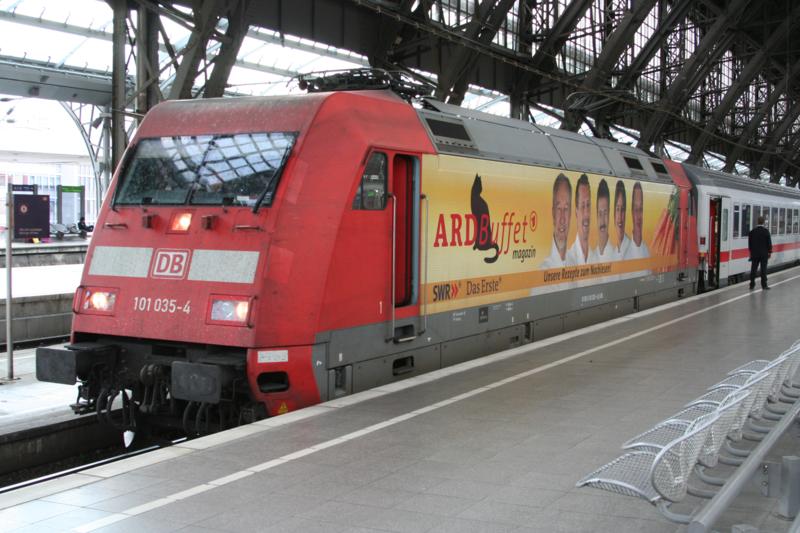

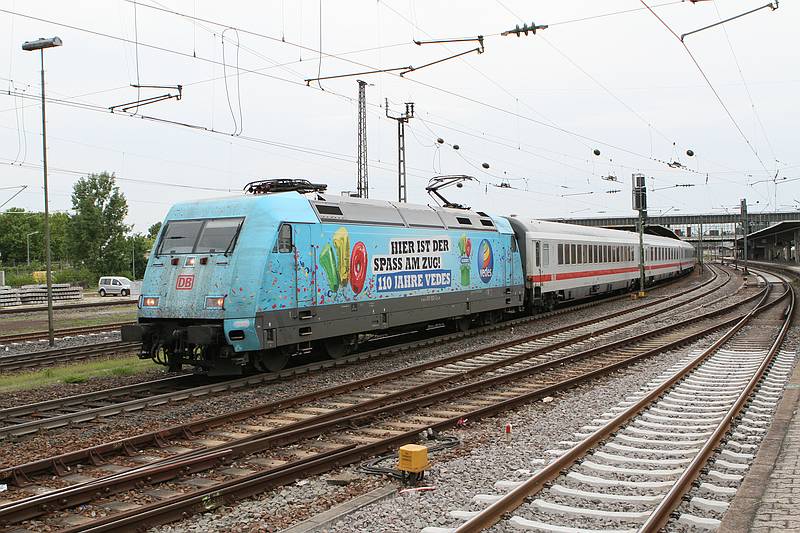

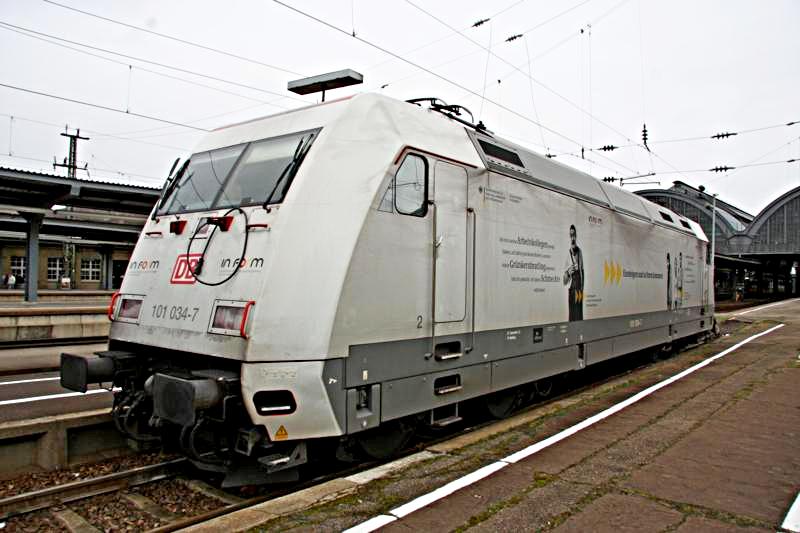

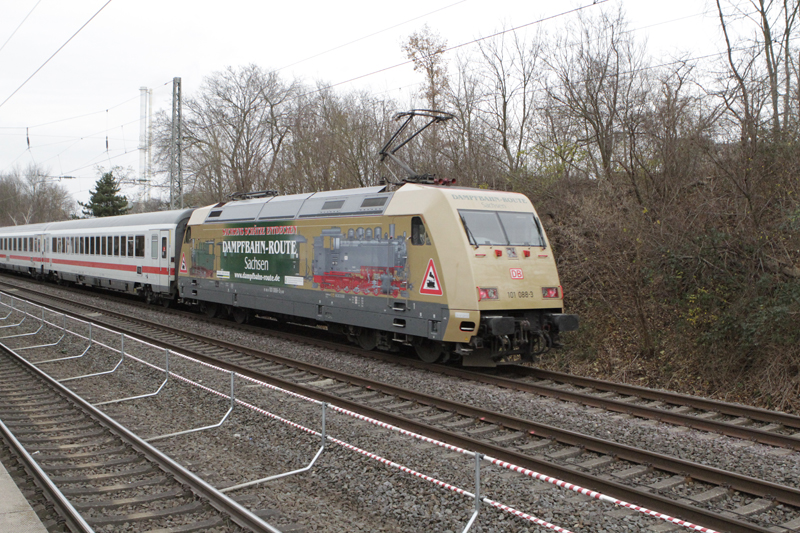

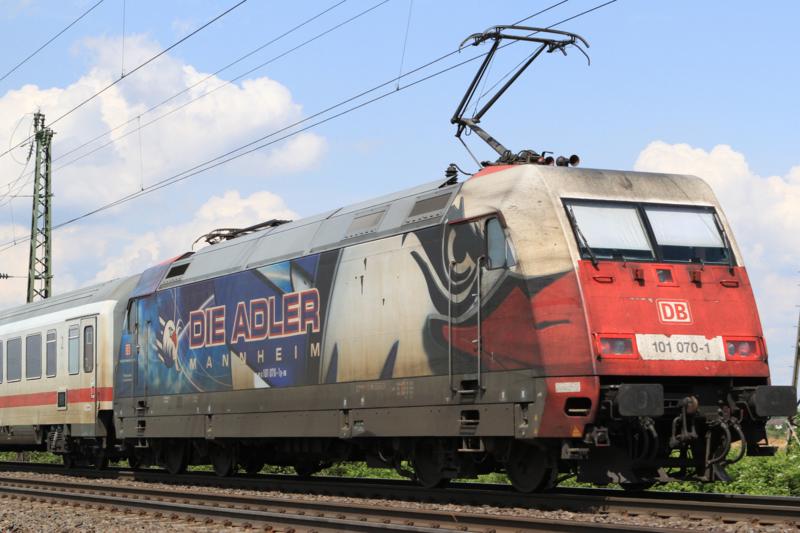

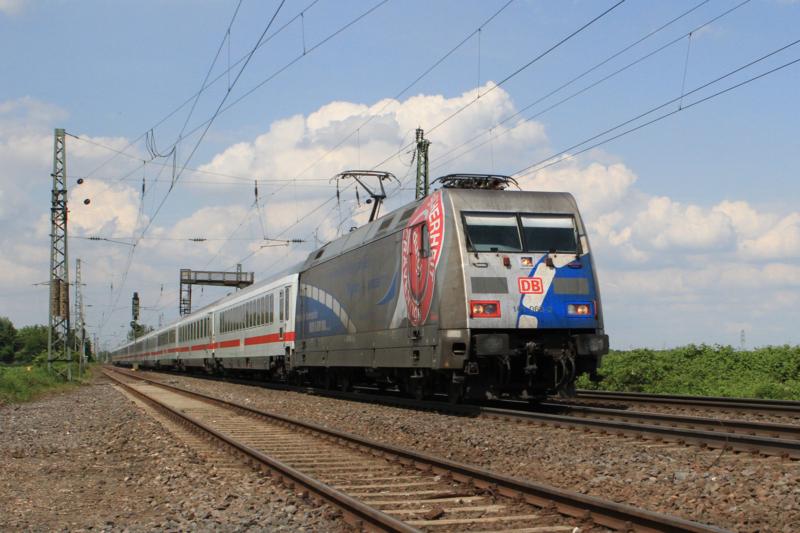

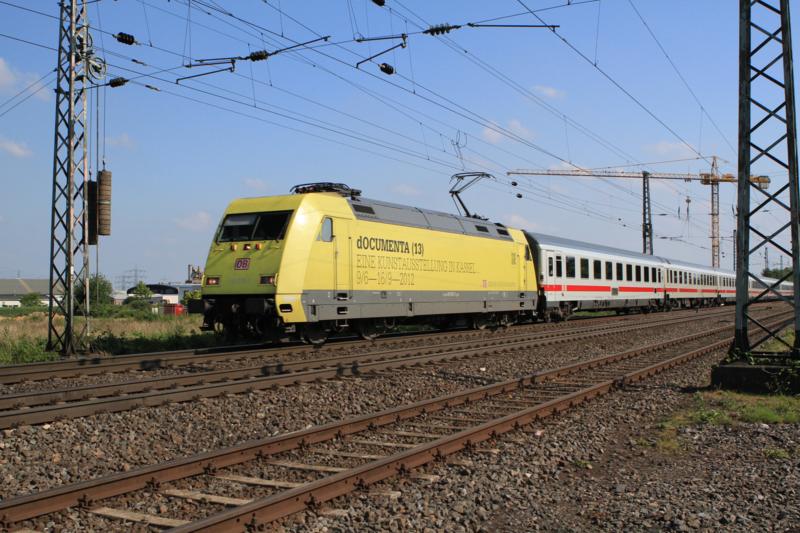

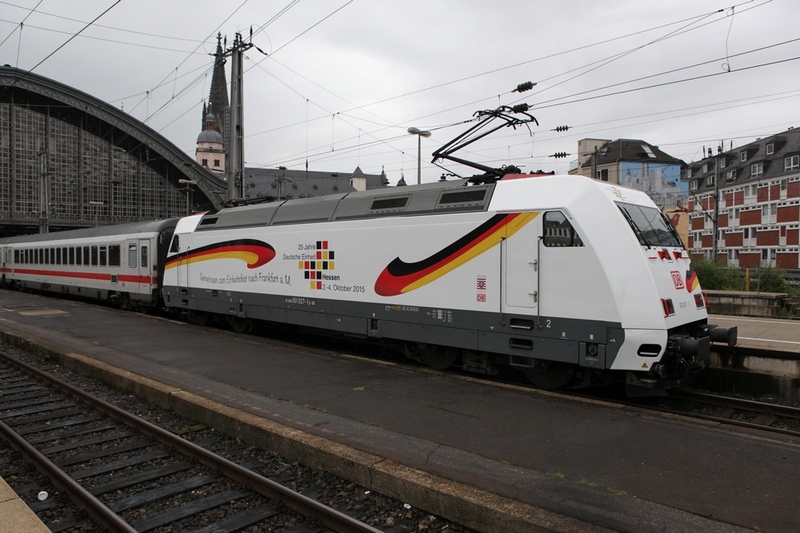

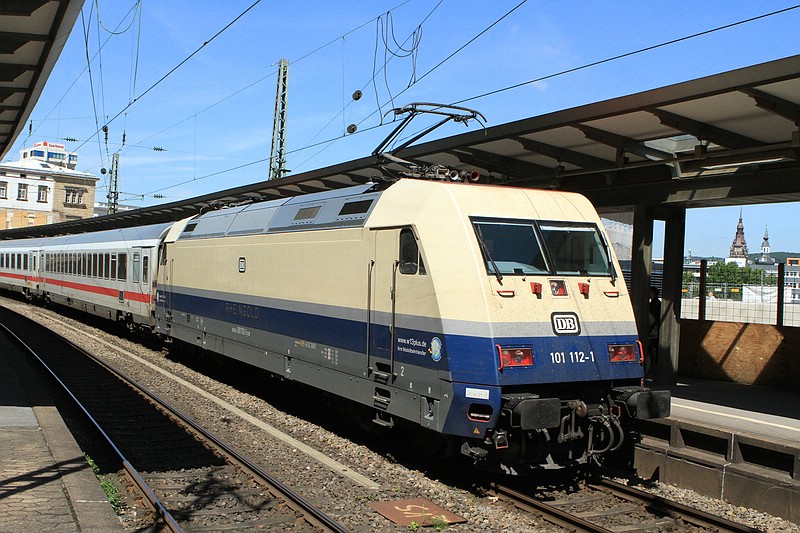

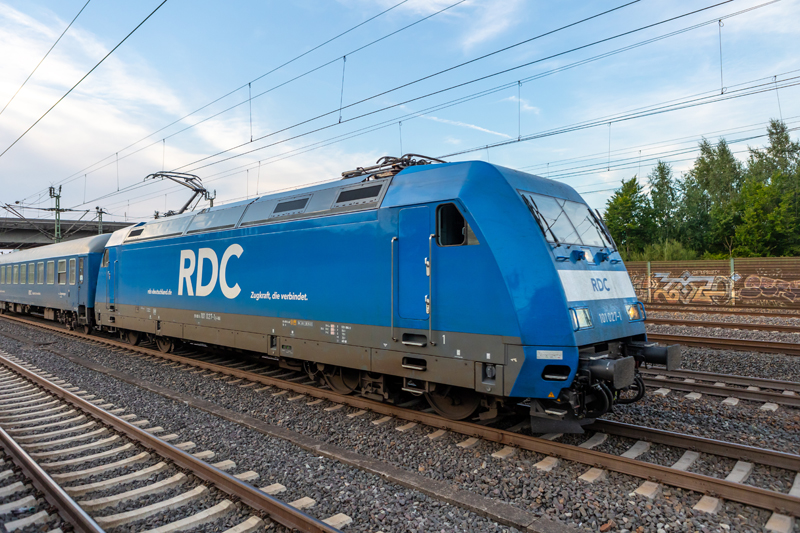

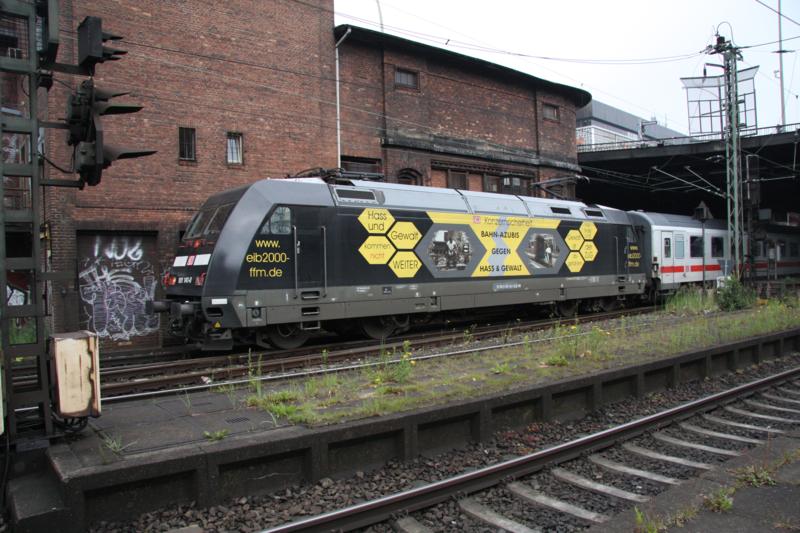

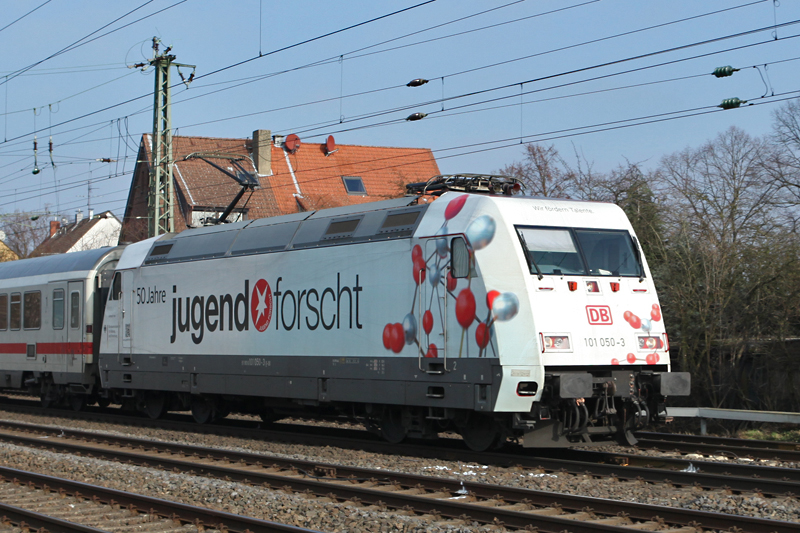

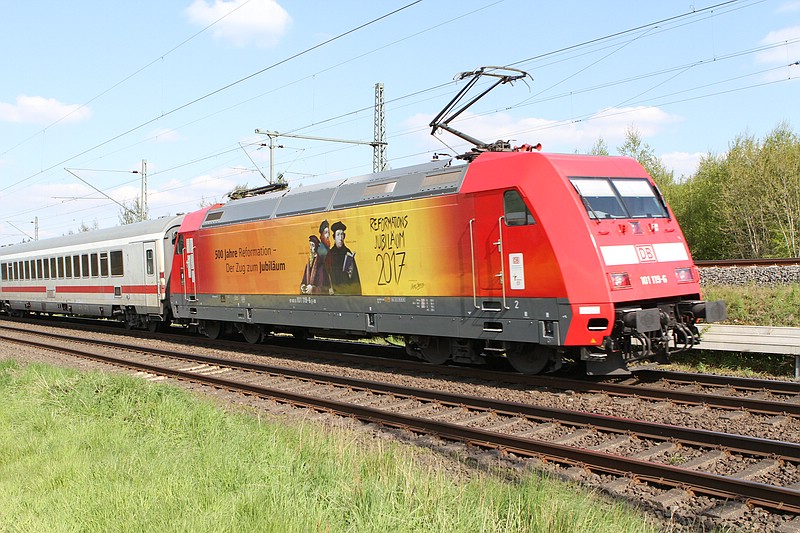

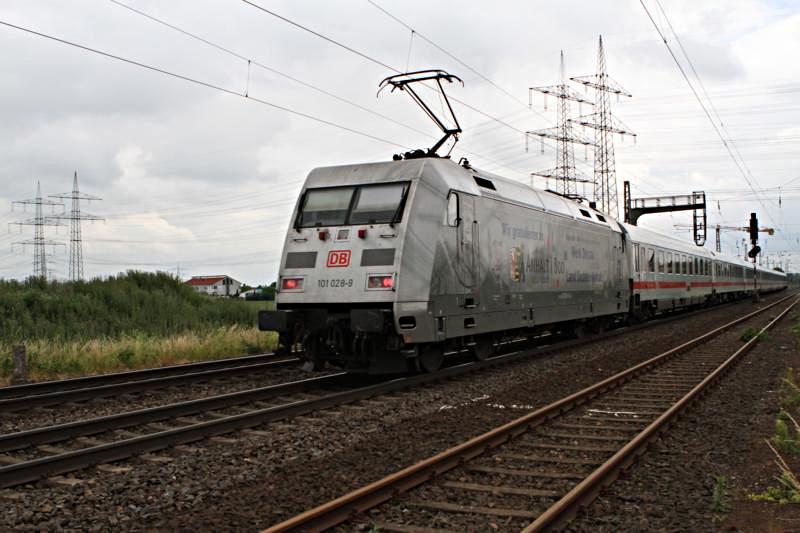

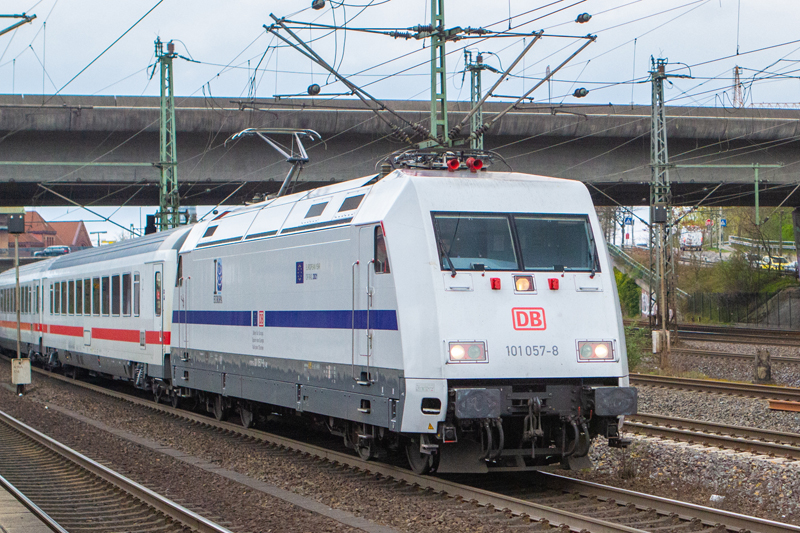

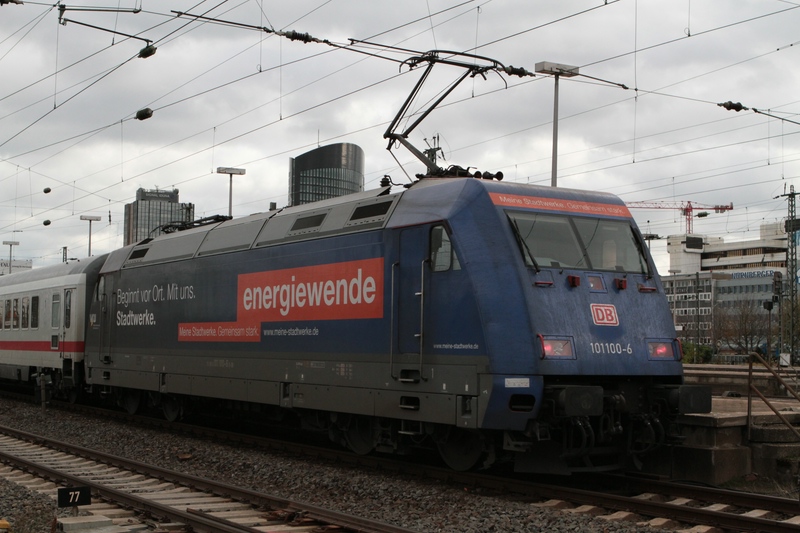

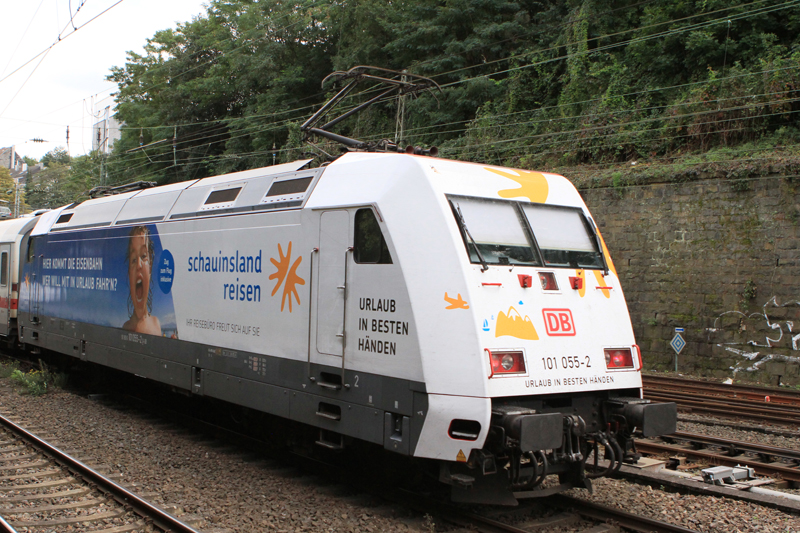

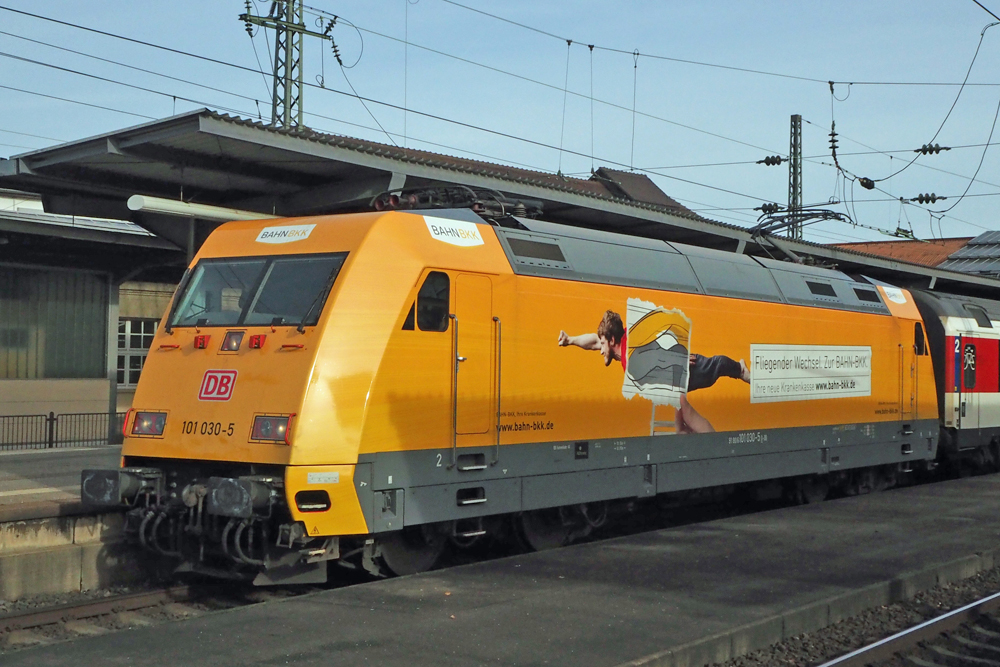

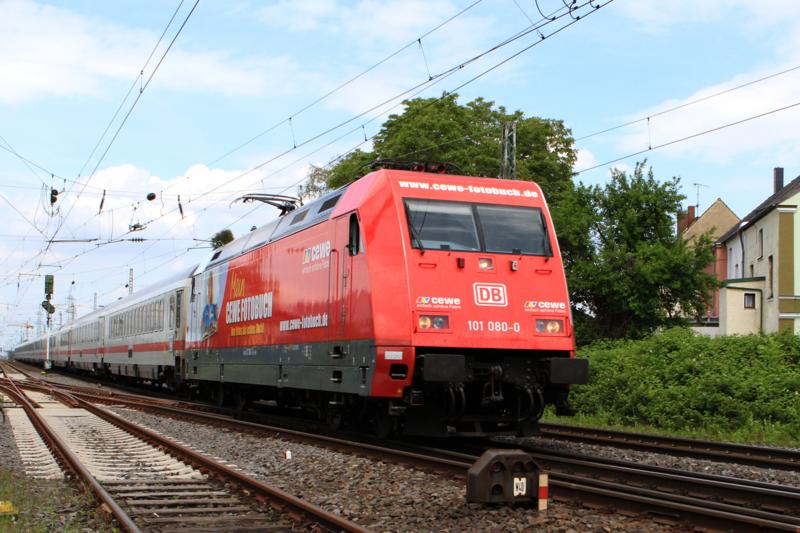

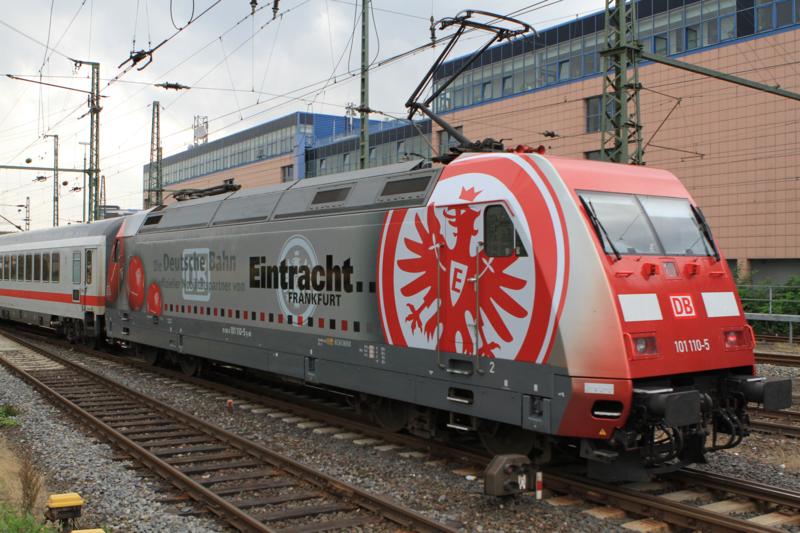

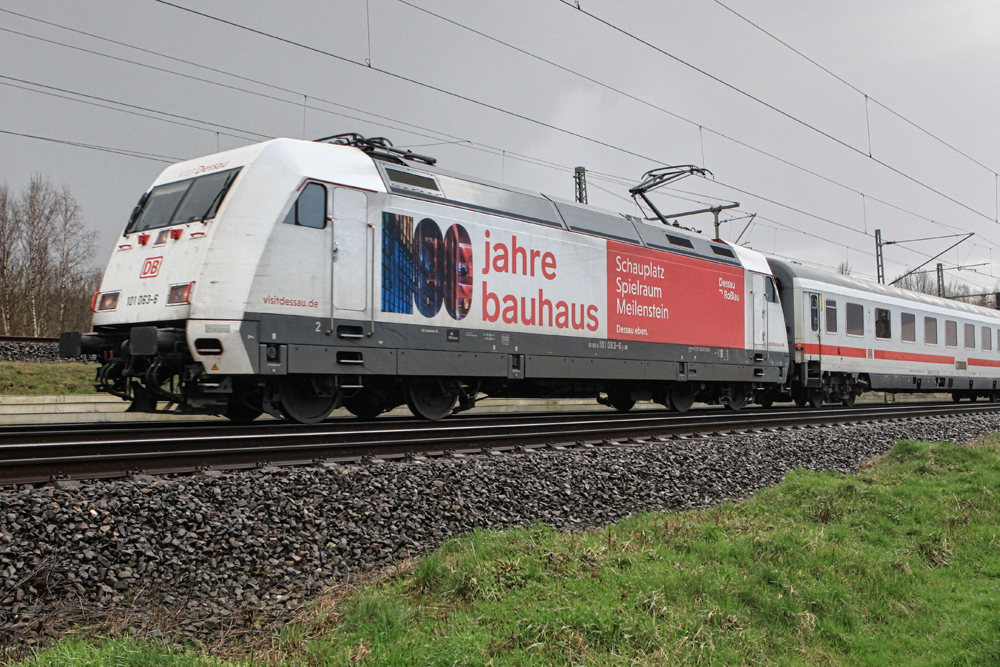

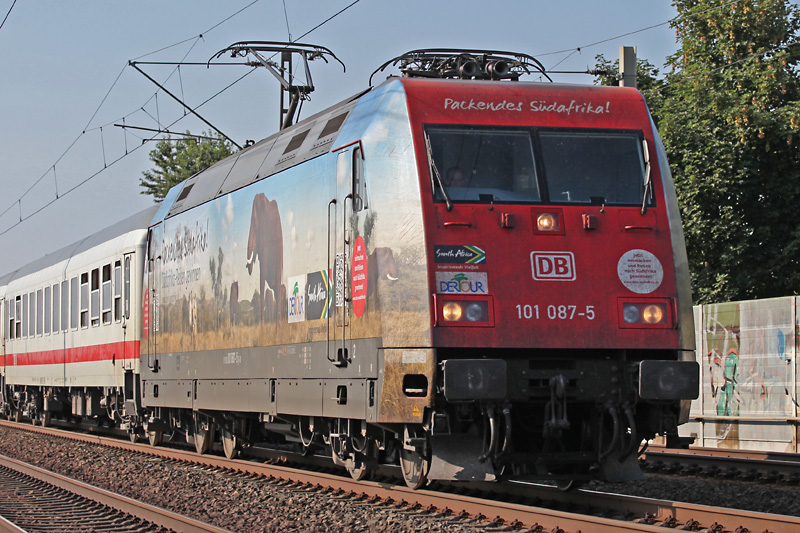

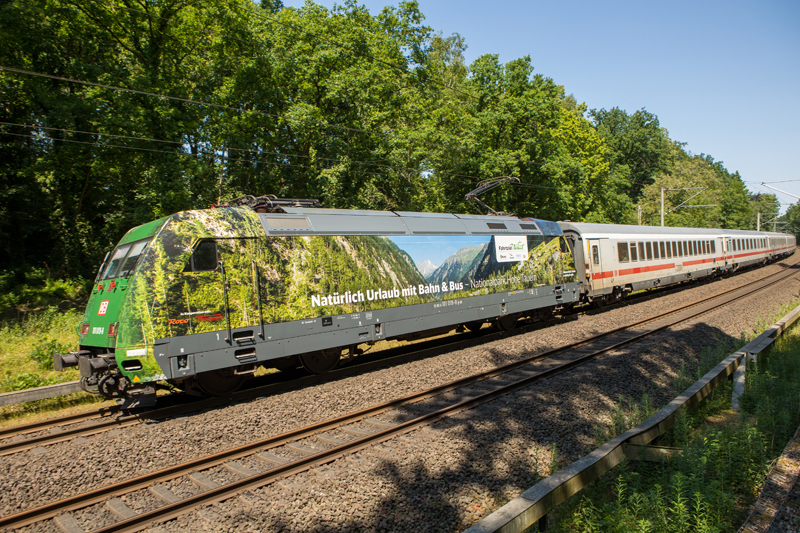

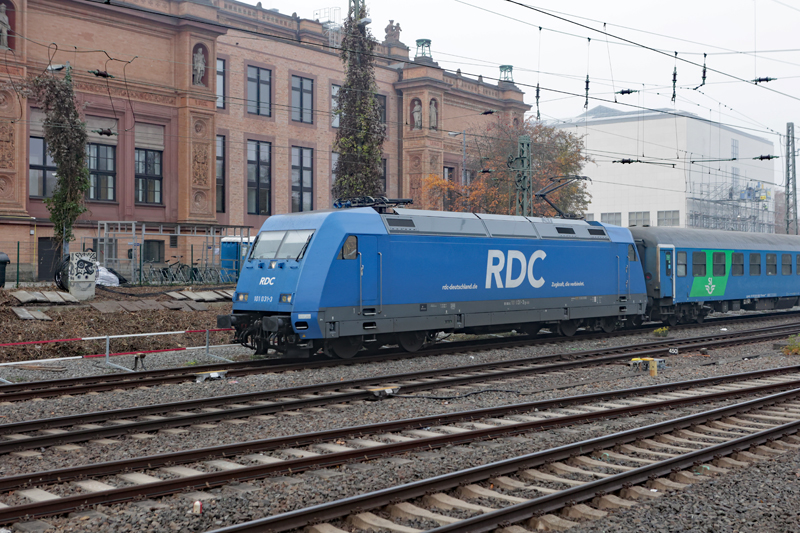

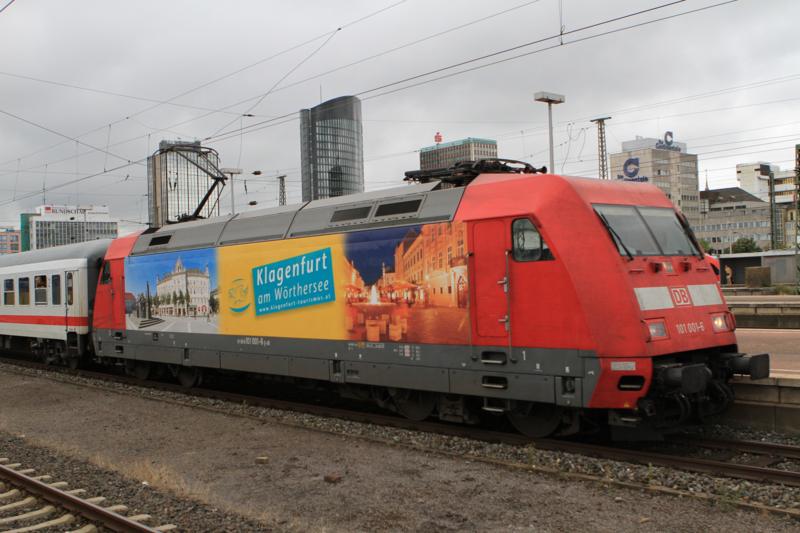

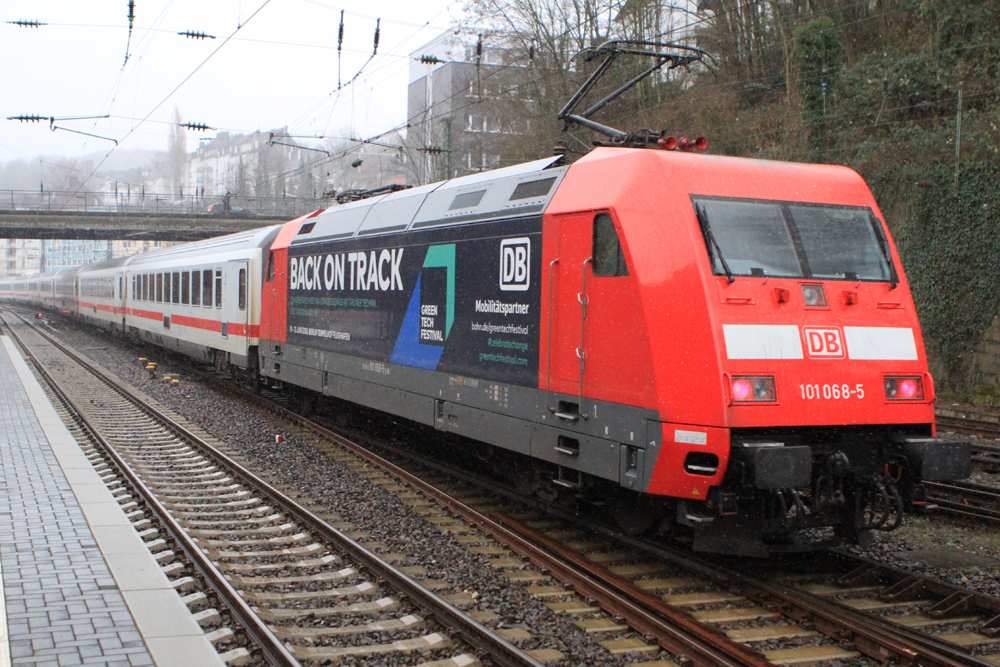

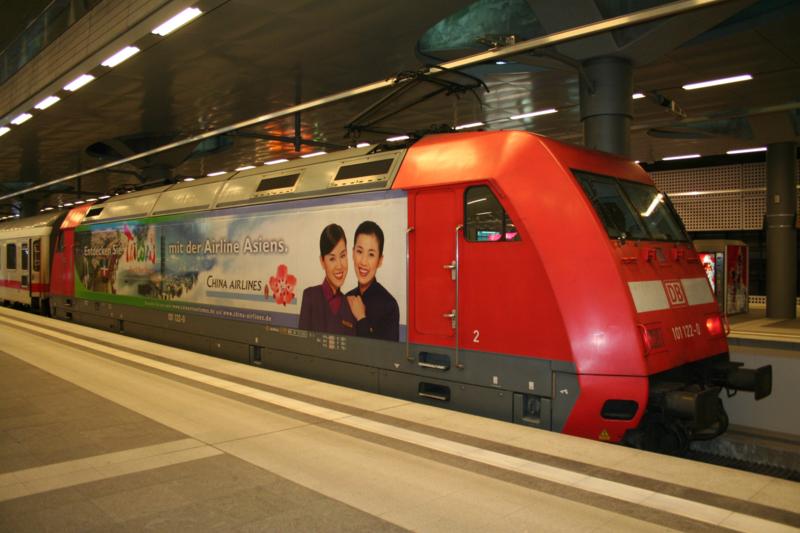

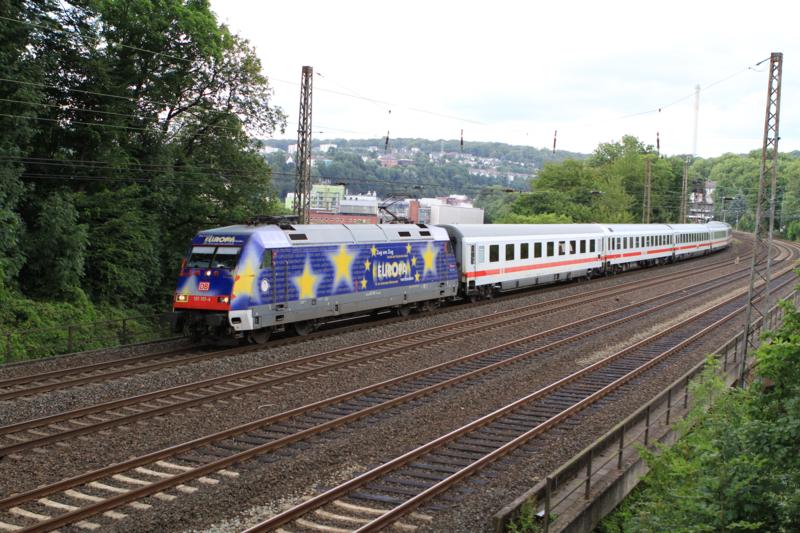

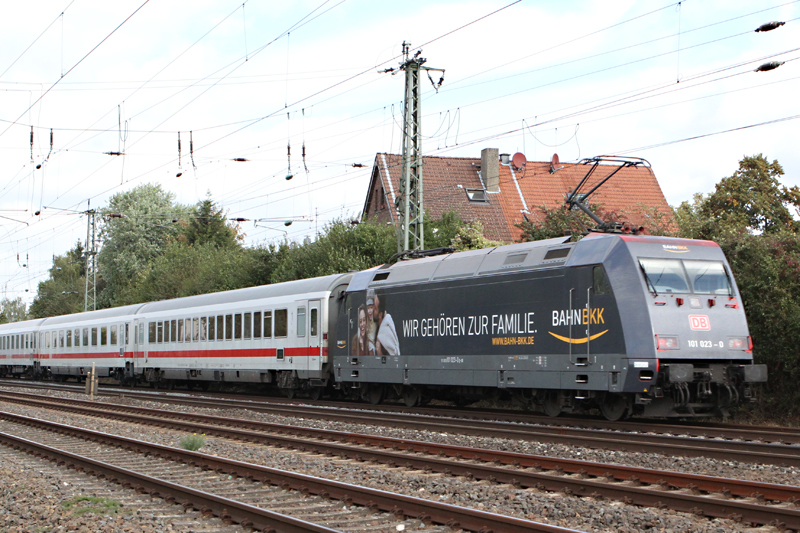

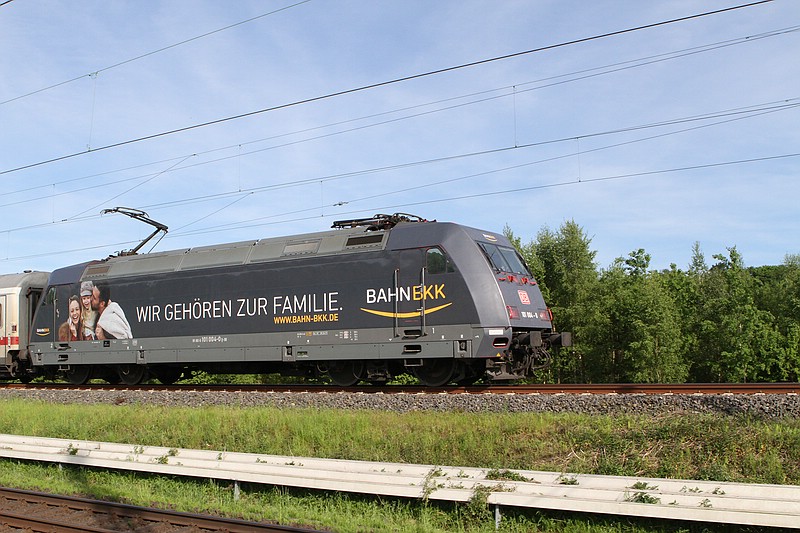

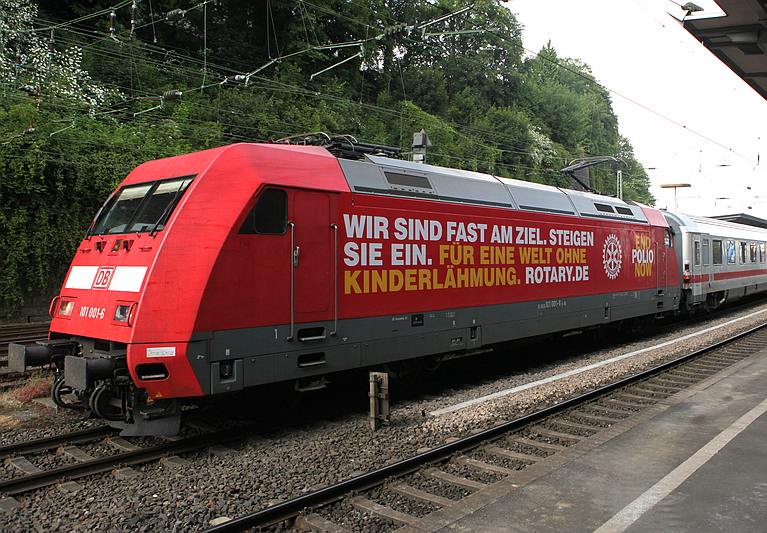

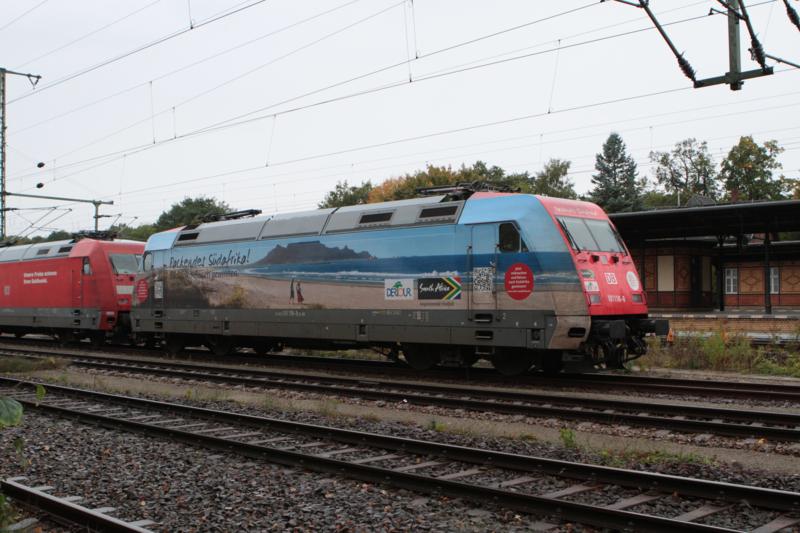

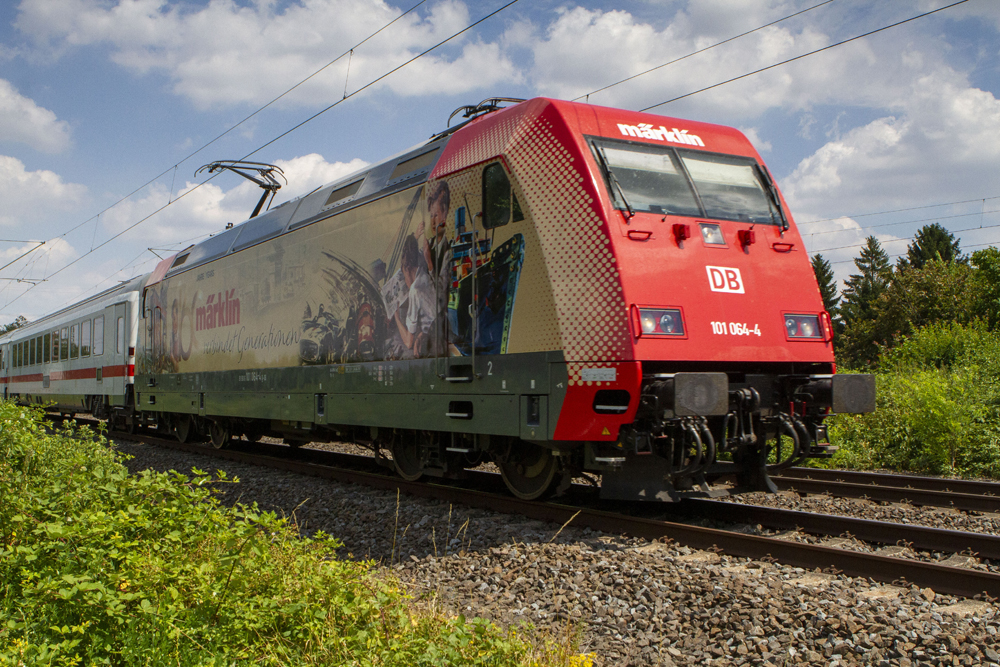

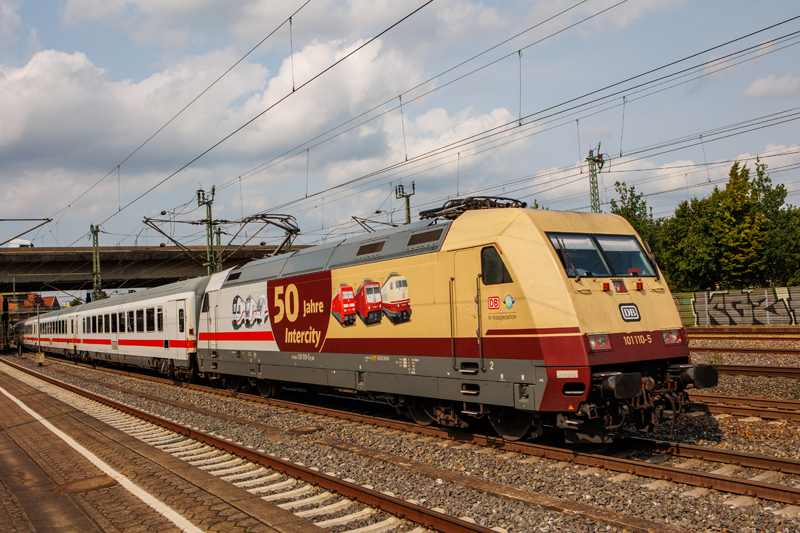

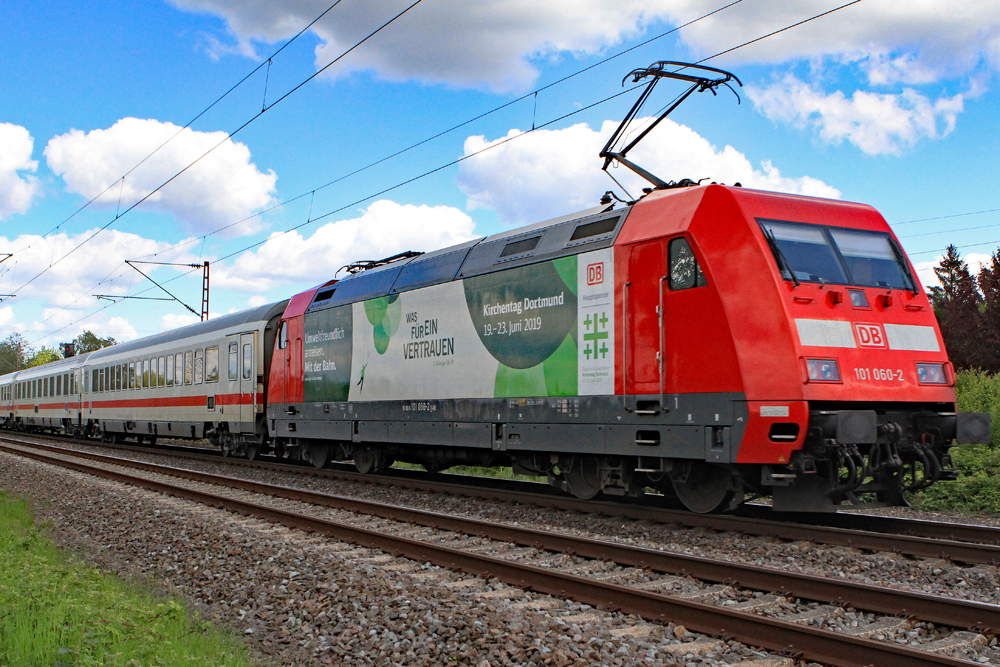

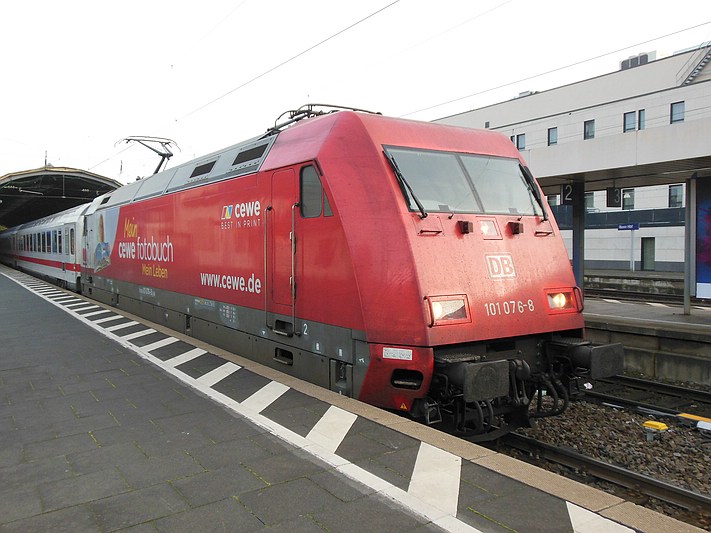

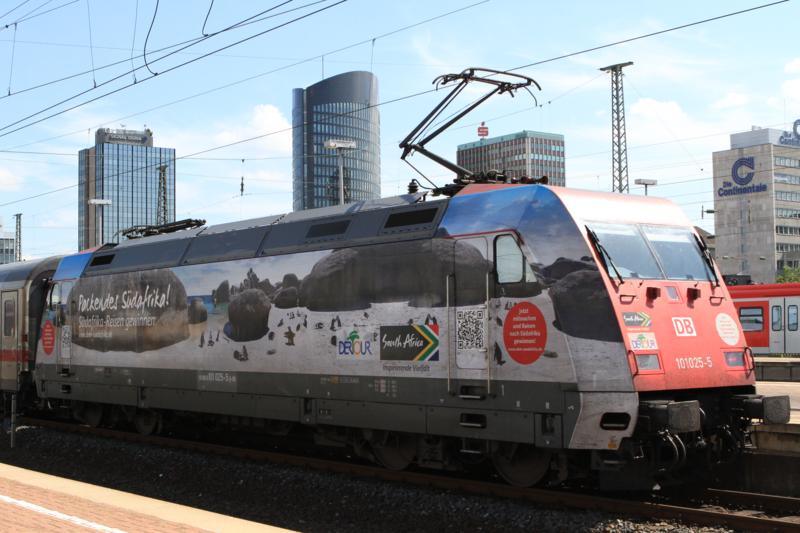

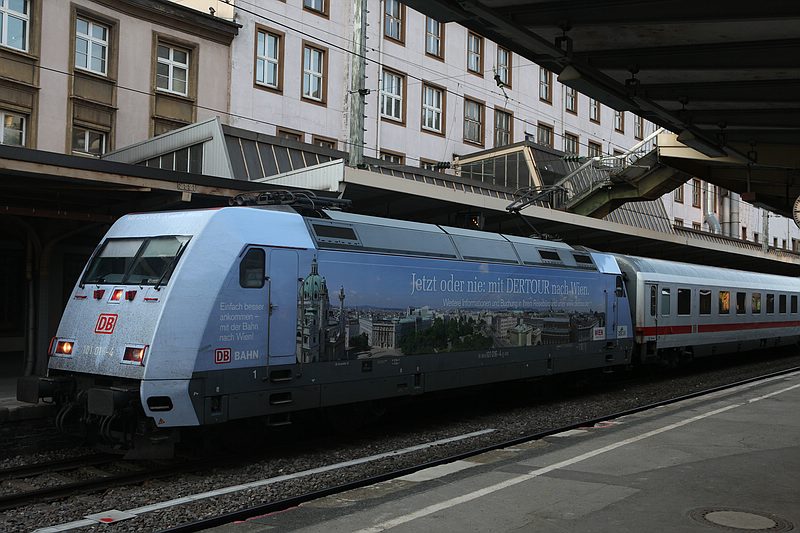

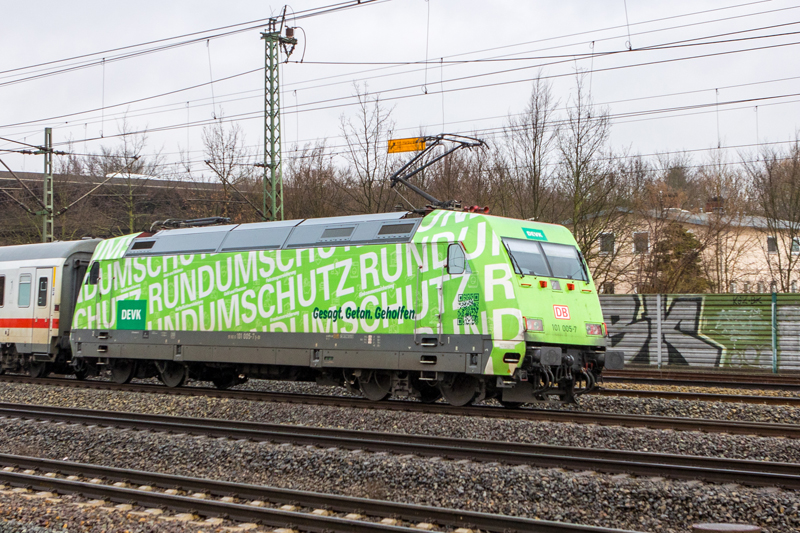

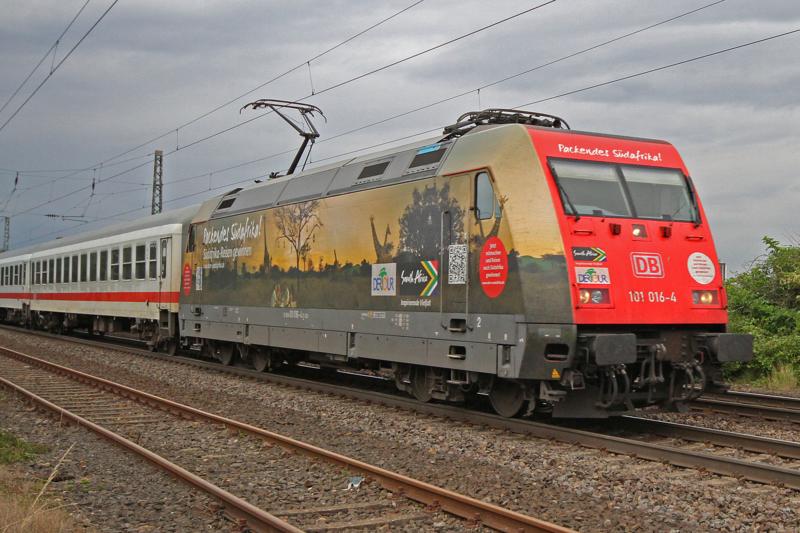

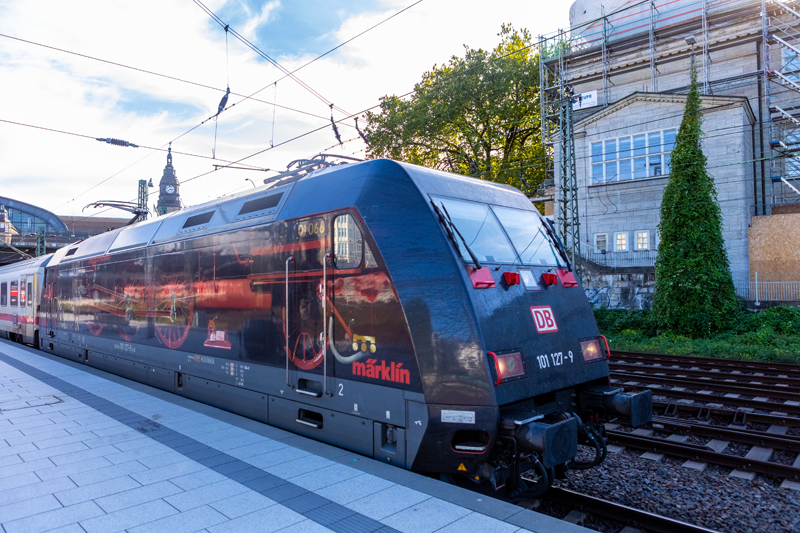

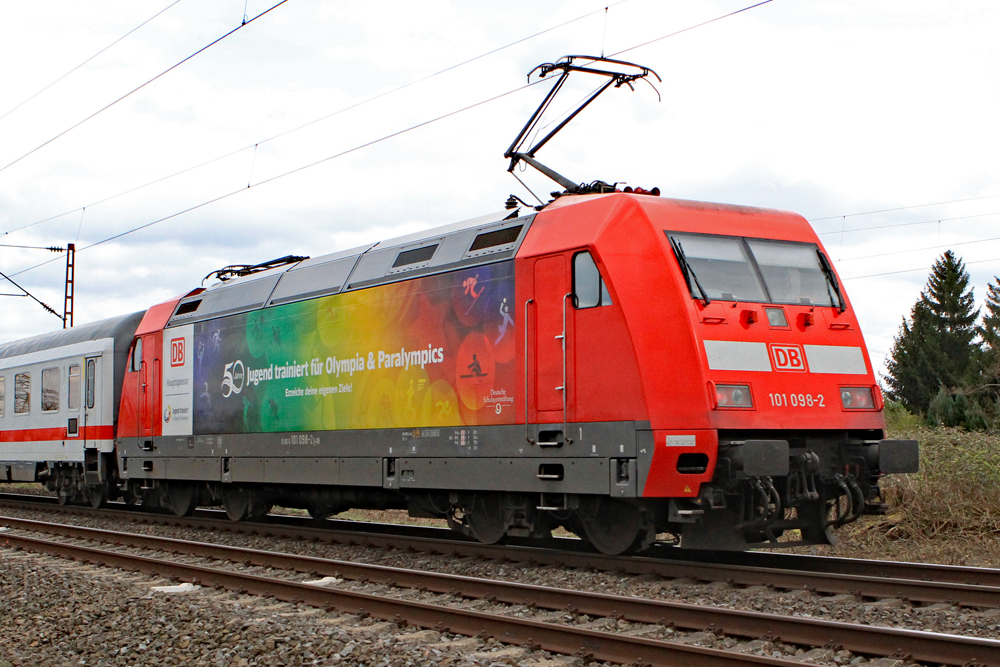

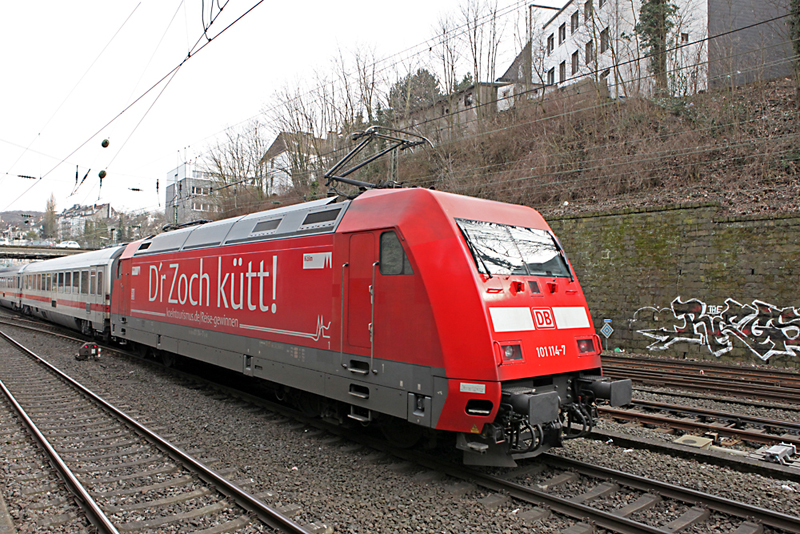

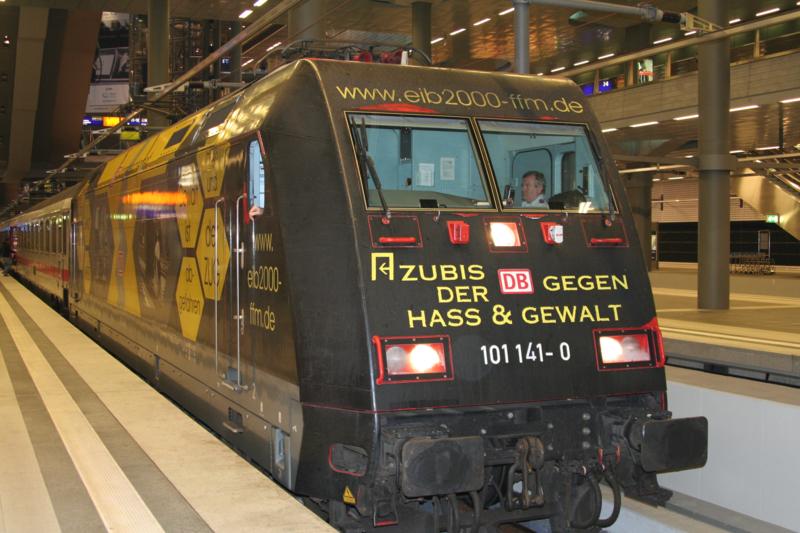

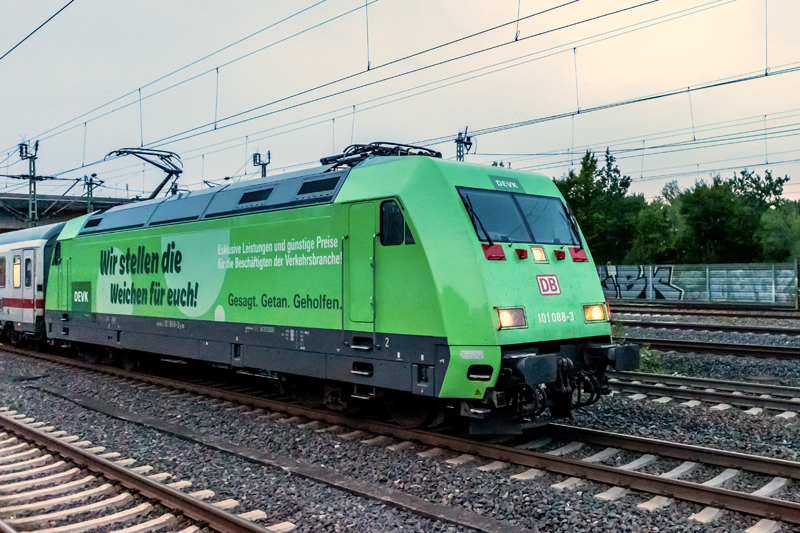

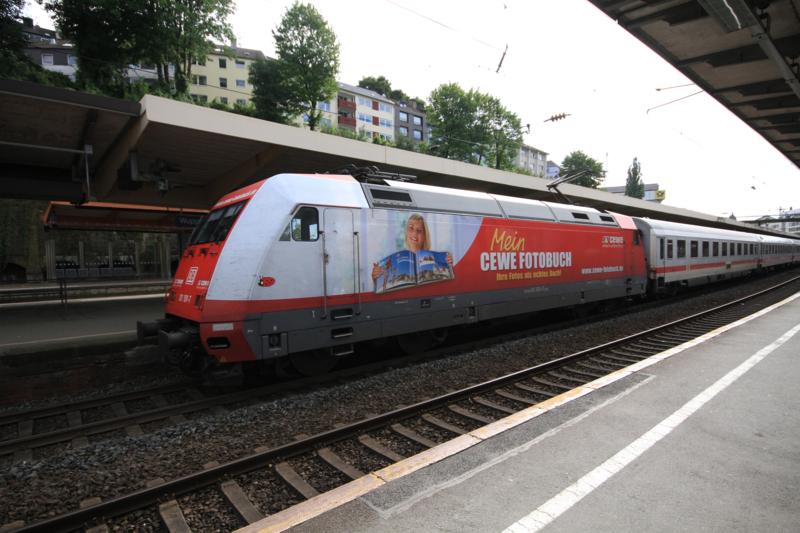

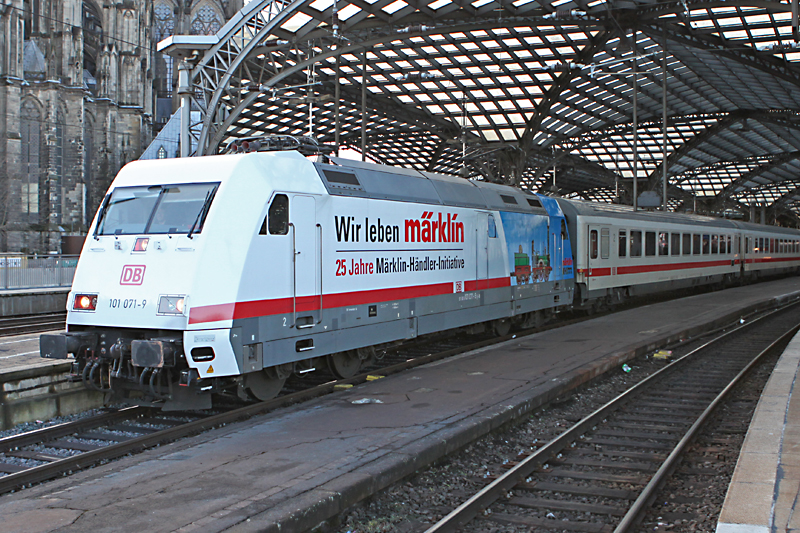

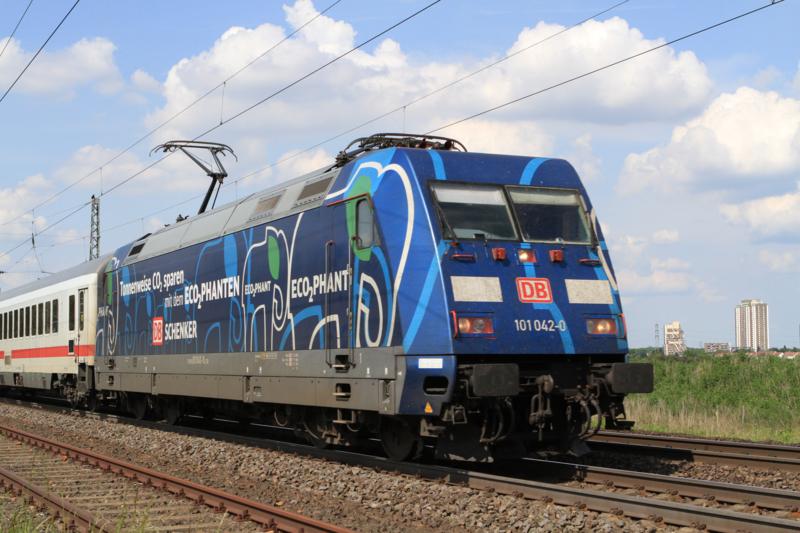

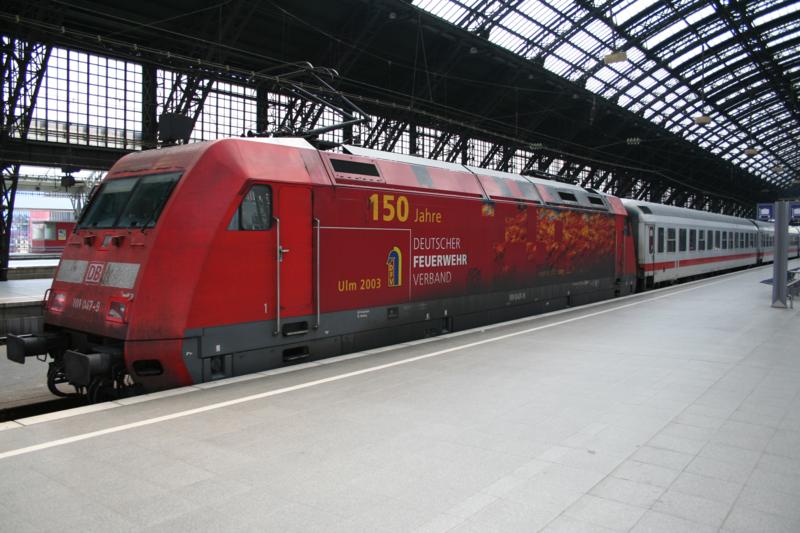

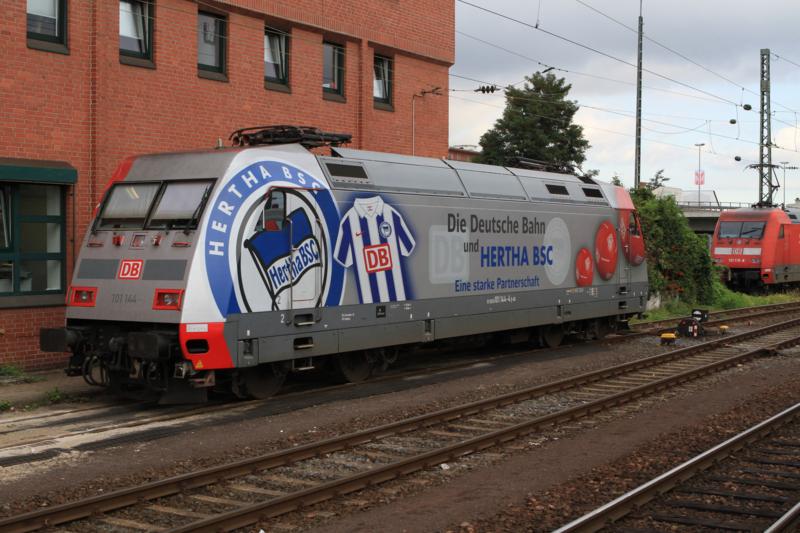

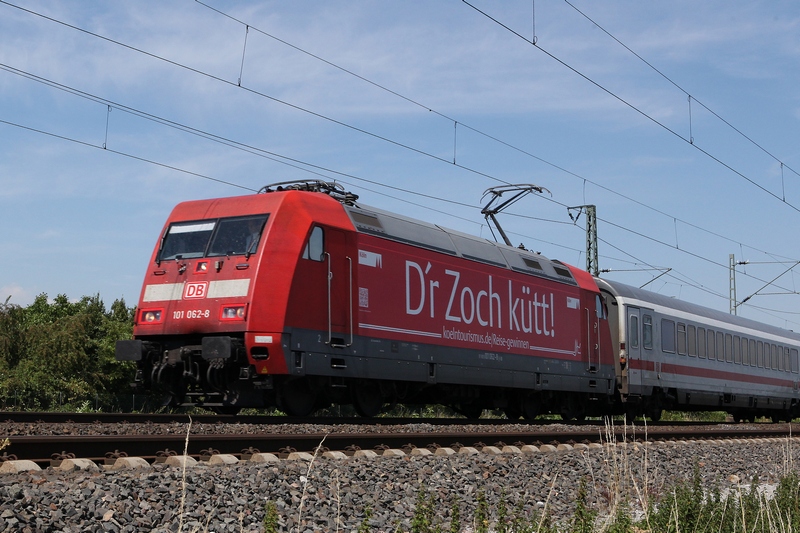

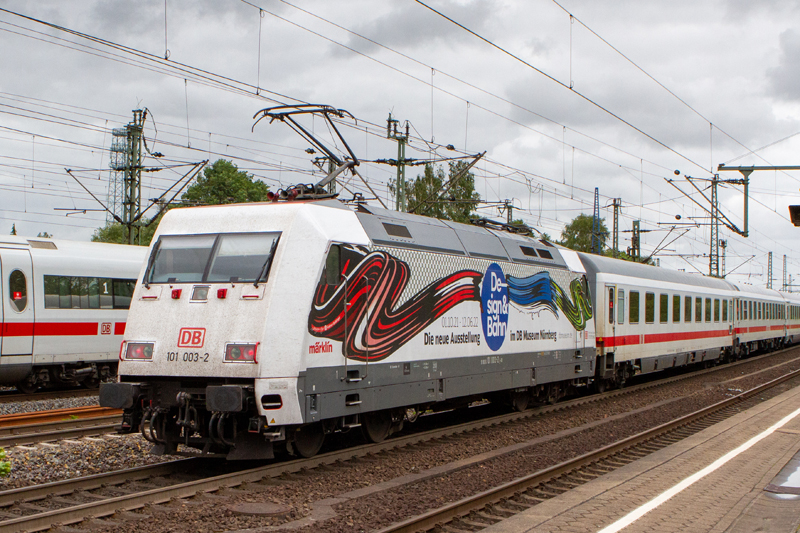

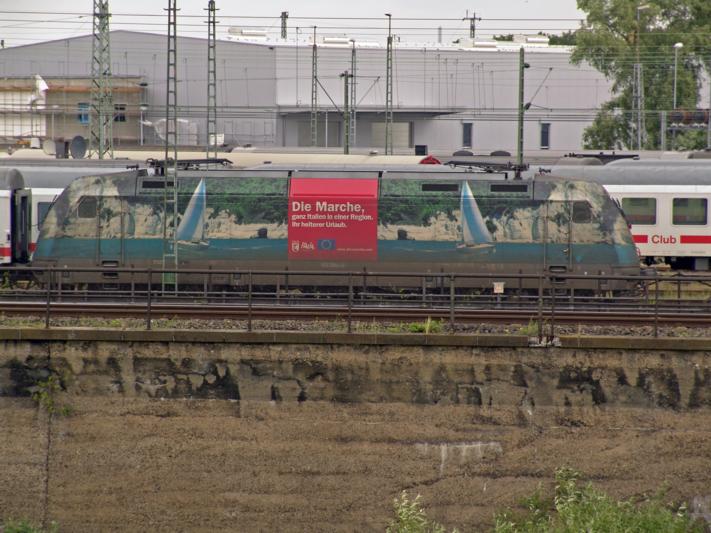

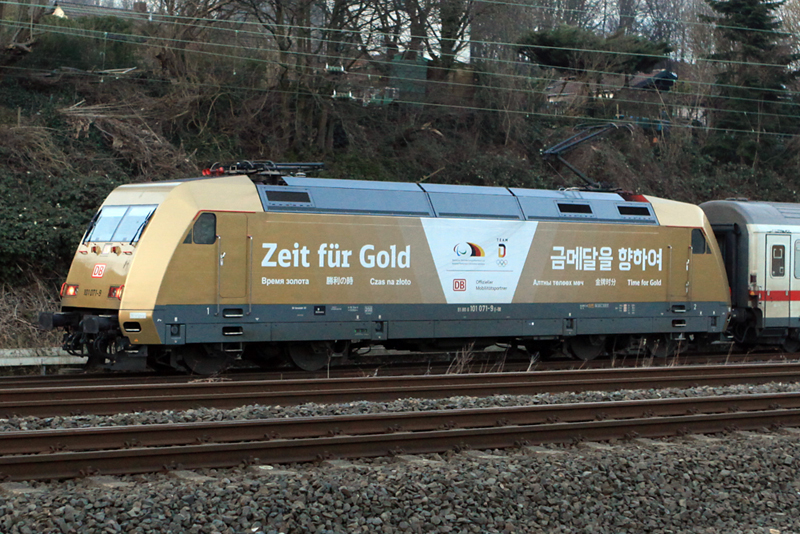

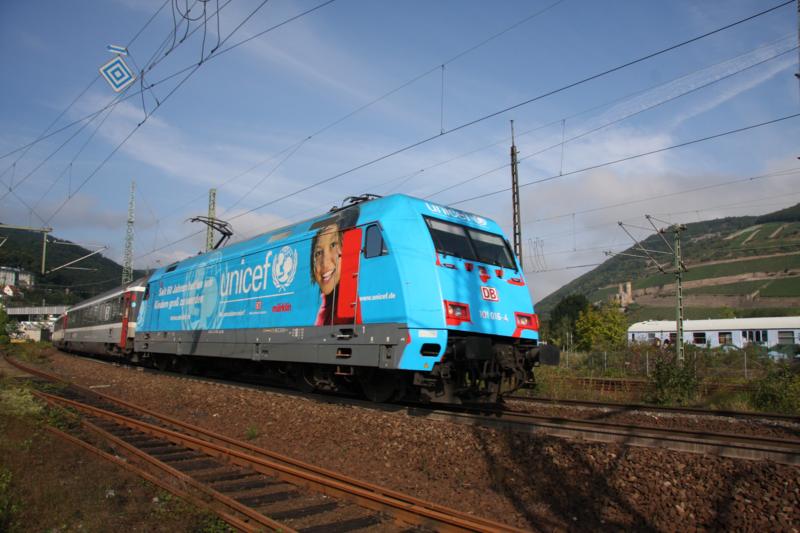

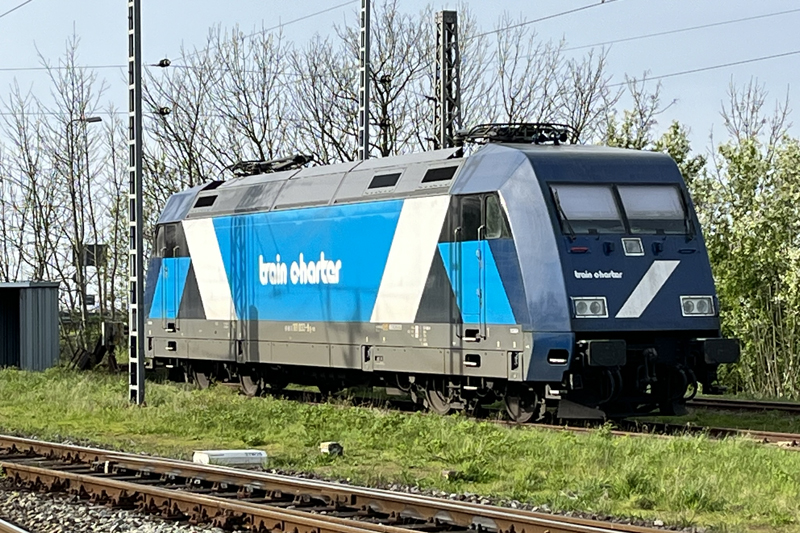

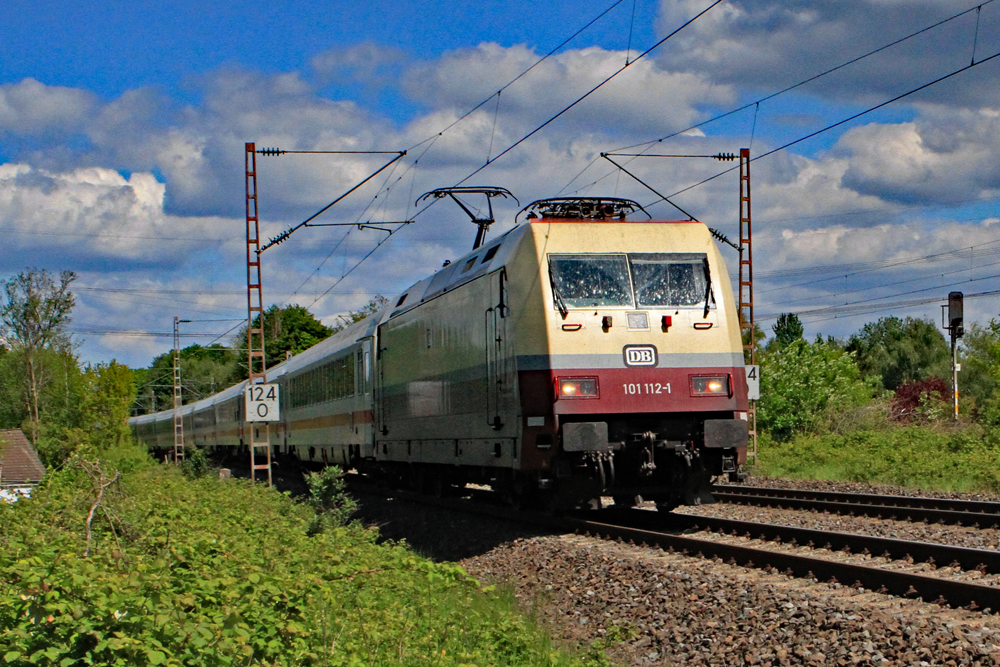

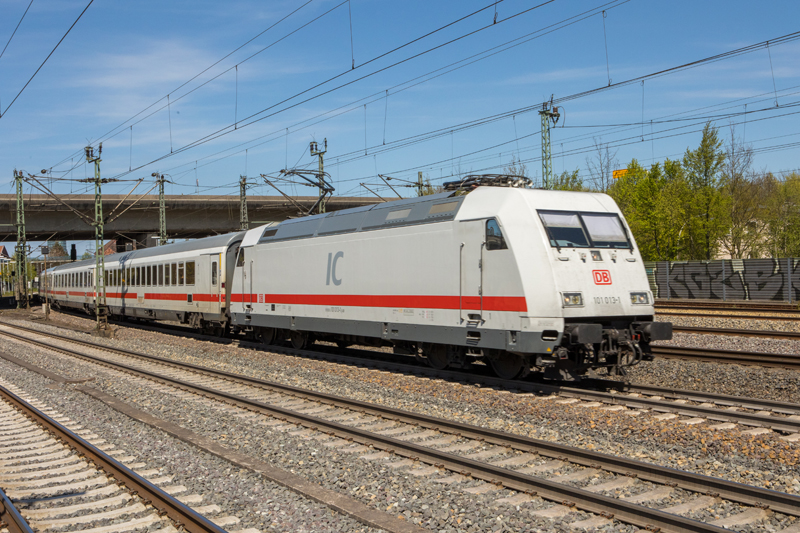

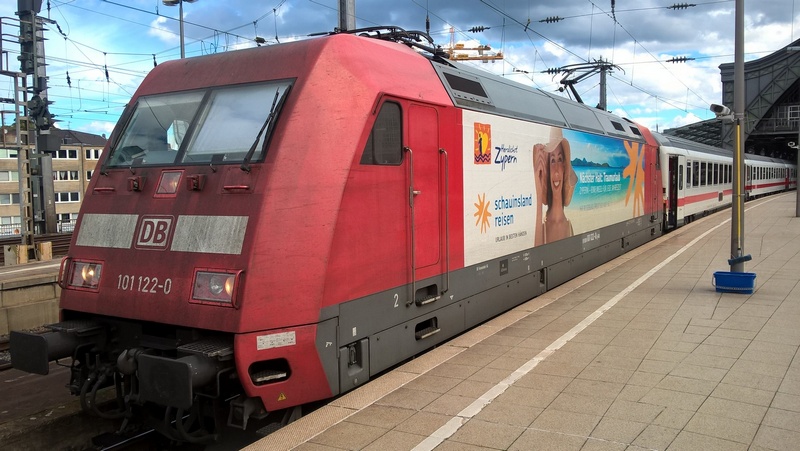

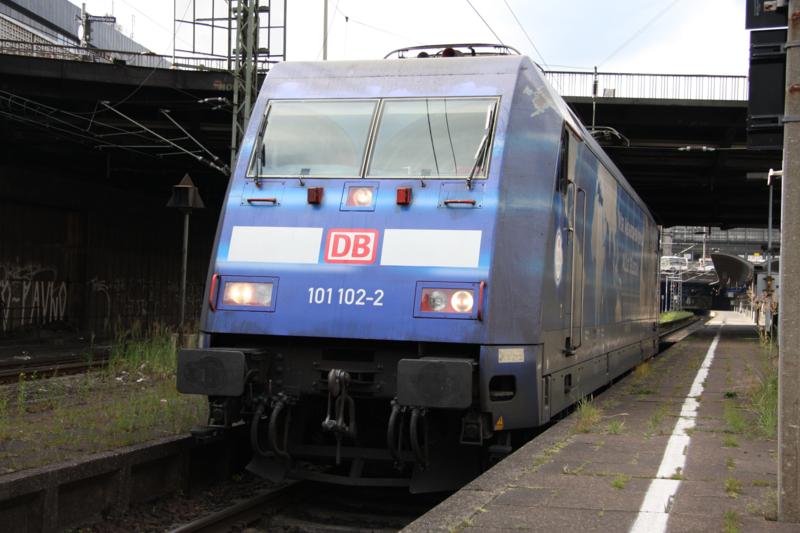

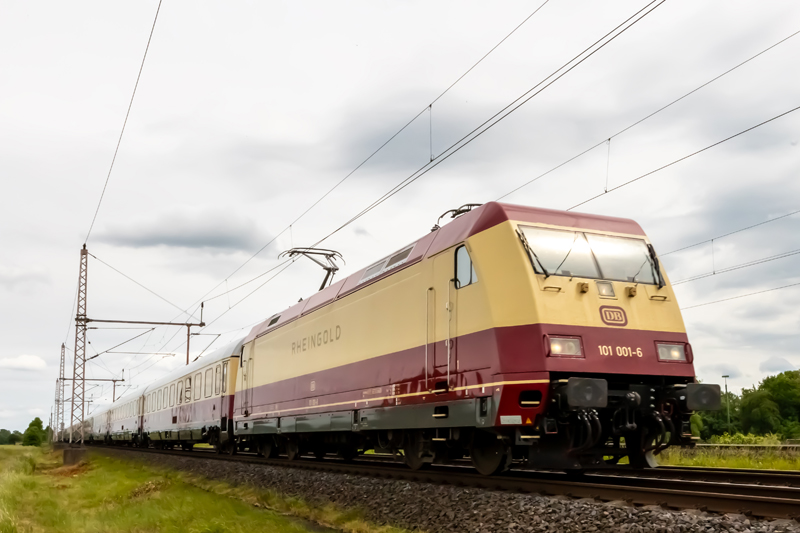

Es gibt aber auch zahlreiche Werbeloks, die nur in kleiner Stückzahl für eine Firma oder ein Produkt warben bzw. werben. In der untenstehenden Fotogalerie zeige ich viele Beklebungsvarianten, die im Text vorher nicht beschrieben sind. In Klammern steht immer das Jahr der Beklebung.
